PWFP

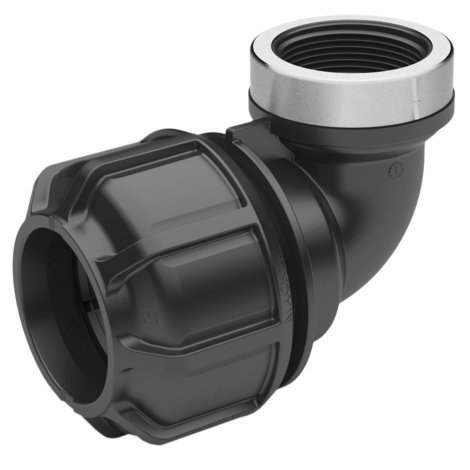

Winkelverschraubung 90° mit zylindrischem Innengewinde aus PP
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW
- Überwurfmutter ≤ d 63 aus Acetal
- Überwurfmutter > d 63 aus PP
- Zylindrisches Innengewinde aus PP
PFA/PN Wasser = 16 bar
| Artikel | d | R | D | L | l | s | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|---|
| 69262100 | 20 | 1/2" | 47 | 59 | 23 | 10 | 0,060 | 230 | 4140 |
| 69262200 | 20 | 3/4" | 47 | 59 | 24 | 10 | 0,060 | 190 | 3420 |
| 69263100 | 25 | 1/2" | 55 | 70 | 23 | 11 | 0,080 | 150 | 2700 |
| 69263200 | 25 | 3/4" | 55 | 70 | 24 | 11 | 0,090 | 120 | 2160 |
| 69263300 | 25 | 1" | 55 | 70 | 27 | 11 | 1,730 | 110 | 1980 |
| 69264200 | 32 | 3/4" | 67 | 83 | 24 | 14 | 0,130 | 75 | 1350 |
| 69264300 | 32 | 1" | 67 | 82 | 27 | 14 | 0,140 | 75 | 1350 |
| 69264400 | 32 | 1 1/4" | 67 | 83 | 30 | 14 | 0,150 | 75 | 1350 |
| 69265300 | 40 | 1" | 82 | 98 | 27 | 18 | 0,210 | 45 | 810 |
| 69265400 | 40 | 1 1/4" | 82 | 97 | 30 | 18 | 0,230 | 45 | 810 |
| 69265500 | 40 | 1 1/2" | 82 | 98 | 30 | 18 | 0,240 | 45 | 810 |
| 69266400 | 50 | 1 1/4" | 94 | 107 | - | - | 0,330 | 30 | 100 |
| 69266500 | 50 | 1 1/2" | 94 | 108 | 30 | 24 | 0,330 | 30 | 540 |
| 69266600 | 50 | 2" | 94 | 106 | 35 | 24 | 0,380 | 26 | 468 |
| 69967500 | 63 | 1 1/2" | 113 | 116 | 30 | 29 | 0,610 | 19 | 228 |
| 69267600 | 63 | 2" | 109 | 120 | 35 | 29 | 0,520 | 18 | 324 |
| 69968600 | 75 | 2" | 135 | 191 | 35 | 43 | 1,130 | 7 | 126 |
| 69968800 | 75 | 3" | 135 | 191 | 39 | 43 | 1,130 | 7 | 84 |
| 69969800 | 90 | 3" | 158 | 158 | 39 | 50 | 1,720 | 9 | 72 |
| 69960900 | 110 | 4" | 191 | 191 | 46 | 62 | 2,800 | 6 | 48 |
