T-Stück, reduziert

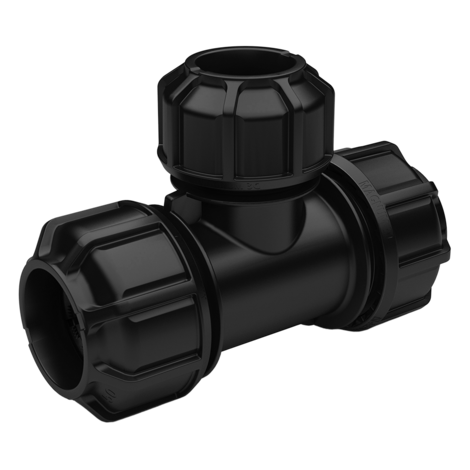

Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich

  • Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
  • Kein Anfasen des Rohrendes notwendig
  • Dichtung EPDM, DIN EN 681-1 / KTW
  • Überwurfmutter ≤ d 63 aus Acetal
  • Überwurfmutter > d 63 aus PP
Zurück Datenblatt
T-Stück, reduziert
T-Stück, reduziert
T-Stück, reduziert
T-Stück, reduziert

PFA/PN Wasser = 16 bar

Artikel d1 d2 D D1 L s s1 s1 Gewicht
kg		 VE PE
69233200 25 20 55 47 134 11 10 10 0,169 55 990
69233400 25 32 55 67 134 11 14 14 0,240 55 990
69234300 32 25 67 55 160 14 11 11 0,293 35 630
69235300 40 25 82 55 166 18 11 11 0,415 20 360
69235400 40 32 82 67 171 18 14 14 0,460 20 360
69236300 50 25 94 55 182 20 11 11 0,570 12 216
69236400 50 32 94 67 187 20 14 14 0,610 12 216
69236500 50 40 94 81 197 24 21 21 0,690 12 216
69237300 63 25 109 55 196 24 11 11 0,800 9 162
69237400 63 32 109 67 201 24 14 14 0,851 9 162
69237600 63 50 109 94 220 29 21 21 1,100 9 162
69930700 110 63 191 110 520 62 - - 2,026 3 24
