PT

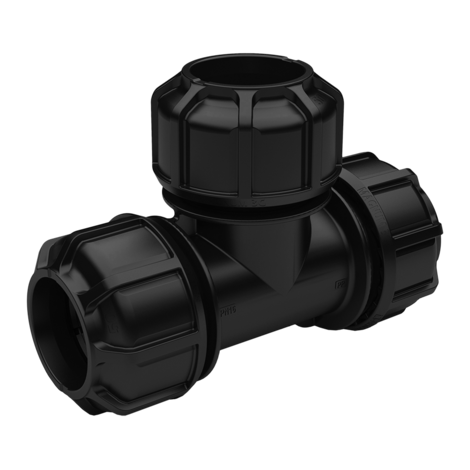

T-Stück, egal

Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich

  • Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
  • Kein Anfasen des Rohrendes notwendig
  • Dichtung EPDM, DIN EN 681-1 / KTW
  • Überwurfmutter ≤ d 63 aus Acetal
  • Überwurfmutter > d 63 aus PP
Zurück Datenblatt

PFA/PN Wasser = 16 bar

Artikel d D G H L s Gewicht
kg
VE PE
69232200 20 47 31 59 118 10 0,126 90 1620
69233300 25 55 40 67 131 11 0,185 50 900
69234400 32 67 48 80 154 14 0,310 30 540
69235500 40 82 50 95 185 18 0,560 18 324
69236600 50 94 60 101 210 24 0,790 12 216
69237700 63 109 73 118 242 29 1,190 8 144
69938800 75 135 88 128 382 43 2,190 6 48
69939900 90 158 100 226 454 50 3,530 3 24
69930000 110 191 120 276 541 62 6,180 2 16

Downloads

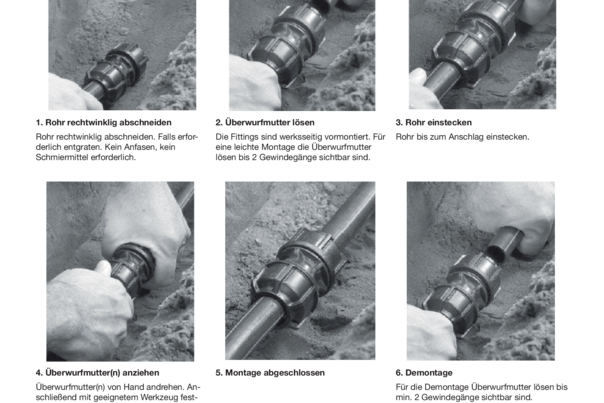

Magnum 3G Montageanleitung
1.1 MB, PDF get_app
