PTMP

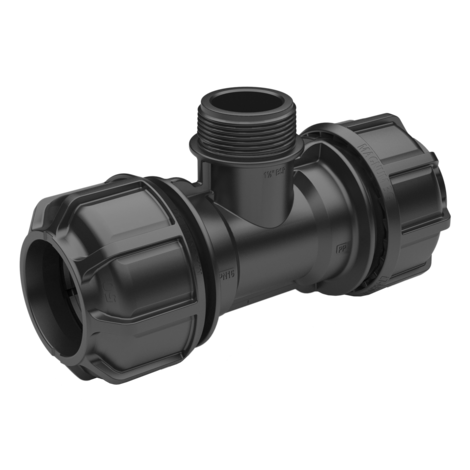

T-Stück mit konischem Außengewinde aus PP
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW
- Überwurfmutter ≤ d 63 aus Acetal
- Konisches Außengewinde aus PP
PFA/PN Wasser = 16 bar
| Artikel | d | R | D | H | L | l | s | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|---|---|
| 69293100 | 25 | 1/2" | 55 | 53 | 114 | 40 | 11 | 0,150 | 80 | 1440 |
| 69293200 | 25 | 3/4" | 55 | 54 | 114 | 40 | 11 | 0,150 | 75 | 1350 |
| 69294300 | 32 | 1" | 67 | 54 | 159 | 60 | - | 0,150 | 50 | 100 |
| 69295400 | 40 | 1 1/4" | 82 | 63 | 191 | 56 | - | 0,150 | 25 | 100 |
| 69296500 | 50 | 1 1/2" | 94 | 72 | 218 | 79 | - | 0,150 | 18 | 100 |
| 69297600 | 63 | 2" | 109 | 87 | 245 | 85 | - | 0,150 | 10 | 100 |
Downloads
883.9 KB,
ZIP
get_app
Ausschreibungstexte
1.1 MB,
PDF
Montageanleitung
4.2 MB,
PDF
