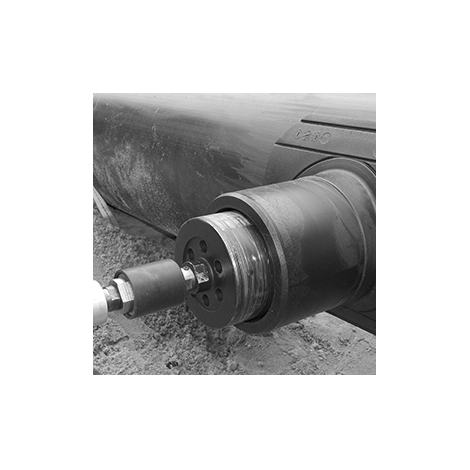

Sattel mit Spitzende Universal, SDR 11
Sattel mit Spitzende Universal SA UNI SDR 11
Gas, Wasser und H2
- Maximaler Druck: Gas 10 bar, Wasser 16 bar
- Material: PE 100
- Universelle Aufspannmöglichkeit (Balanced-Loading):
- Sicheres Aufspannen mit UNITOP
- Ideale Verteilung der Krafteinleitung
- Perfekte Anpassung an Rohrdurchmesser
- Druckprobe der Schweißung vor dem Anbohren möglich
- Anbohrung unter Druck möglich
- Safety Technology
- DVGW-Prüfzeichen: DV-8611AU2250
Hinweis:
Nur verarbeitbar mit der Aufspannvorrichtung UNITOP (Best.-Nr. 613385).
Für das drucklose Anbohren empfehlen wir unser Anbohrgerät FWAB.
Druckprüfung der Schweißung vor dem Anbohren mit Druckprobenadapter FWDPA SA (Best.-Nr. 613596).
Für das Anbohren unter Druck wenden Sie sich bitte an unsere Anwendungstechnik: Tel. +49 621 486-1486.
Auch für alle Sonderdimensionen im Rohr-Relining geeignet. Für Zwischengrößen im Durchmesserbereich d 280 - < d 315 SA UNI d 250 - 280 einsetzen.
PE 100 SDR 11
Maximal zulässiger Betriebsdruck 16 bar (Wasser) / 10 bar (Gas)
Artikel | d1 | d2 | B1 | B2 | L | t | Anbohr Ø da |
Gewicht kg |
VE | PE |
---|---|---|---|---|---|---|---|---|---|---|
616553 | 250-280 | 90 | 260 | 279 | 130 | 79 | 65 | 1,465 | 5 | 40 |
616554 | 250-280 | 110 | 260 | 279 | 140 | 82 | 84 | 1,610 | 5 | 40 |
616555 | 250-280 | 125 | 260 | 279 | 146 | 87 | 95 | 1,790 | 5 | 40 |
616556 | 250-280 | 160 | 260 | 279 | 158 | 98 | 123 | 2,180 | 5 | 40 |
616557 | 315-400 | 90 | 280 | 279 | 130 | 79 | 65 | 1,485 | 5 | 40 |
616558 | 315-400 | 110 | 280 | 279 | 140 | 82 | 84 | 1,630 | 5 | 40 |
616559 | 315-400 | 125 | 280 | 279 | 146 | 87 | 95 | 1,810 | 5 | 40 |
616560 | 315-400 | 160 | 280 | 279 | 158 | 98 | 123 | 2,190 | 5 | 40 |
616561 | 450-900 | 90 | 307 | 279 | 130 | 79 | 65 | 1,500 | 5 | 40 |
616562 | 450-900 | 110 | 307 | 279 | 140 | 82 | 84 | 1,645 | 5 | 40 |
616563 | 450-900 | 125 | 307 | 279 | 146 | 87 | 95 | 1,820 | 5 | 40 |
616564 | 450-900 | 160 | 307 | 279 | 158 | 98 | 123 | 2,200 | 5 | 40 |
FRIALEN-Sicherheitsfittings sind mit Rohren der SDR Stufen 11 bis 26 schweißbar. Verarbeitung anderer SDR Stufen auf Anfrage. Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt.
Erteiltes DVGW-Prüfzeichen: DV-8611AU2250.
Einsatzbereich
Mit dem FRIALEN Sattel mit Spitzende Universal SA UNI, lassen sich komfortabel Abzweige oder Entlüftungen erstellen. Dies ersetzt die kostenintensive Einbindung von T-Stücken. Auf den Abgangsstutzen des SA UNI passen FRIALEN Muffen MB oder UB.
Verarbeitungshinweise
Der Sattel mit Spitzende Universal SA UNI wird mit der Aufspannvorrichtung UNITOP (siehe FRIATOOLS Preisliste) aufgebracht. Die Aufspannvorrichtung UNITOP ist ein universell einsetzbares Werkzeug für alle Dimensionen. Beachten Sie bitte die gesonderte Bedienungsanleitung der Aufspannvorrichtung UNITOP.
Die Schweißung der PE-HD Verteilerleitung und der PE-HD Hausanschlussleitung mit dem FRIALEN Sattel mit Spitzende Universal erfolgt durch FRIALEN-Schweißen – dauerhaft dicht und längskraftschlüssig.
Rohr, Sattel und der Abgangsstutzen werden nach den allgemeinen Montageanforderungen (siehe Montageanleitung FRIALEN Sicherheitsfittings) vorbereitet (Oxidhaut entfernen/reinigen).
Die Anbohrung druckloser Rohre erfolgt mit dem FRIATOOLS Anbohrset FWAB. Beachten Sie bitte die gesonderte Bedienungsanleitung des Anbohrsets FWAB.
Das Aufschweißen und Anbohren von Rohren unter Betriebsdruck ist mit speziellem Anbohrgerät möglich. Bitte kontaktieren Sie diesbezüglich unsere Anwendungstechnik.
Gute Gründe für den FRIALEN Sattel mit Spitzende Universal SA UNI:
- Kompakte Konstruktion
- PE-HD Sattel mit freiliegendem Heizelement zur optimalen Wärmeübertragung
- Geringe Anbohrkräfte
- Gratfreie und nahezu absatzfreie Anbohrung für maximale hydraulische Leistung
- Leckagefreie Anbohrung über Absperrelement möglich
- Extra breite Schweißzonen
- Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
- Mit Hilfe eines Druckprobenadapters ist eine Dichtheitsprüfung vor Anbohrung möglich (FWDPA SA)
- Einfache und sichere Montage der Stutzenschelle im Top-Loading Verfahren durch die Aufspannvorrichtung UNITOP
- Berührungssichere Kontakte
- Schweißindikatoren zur visuellen Kontrolle der Schweißung
- Dauerhafte Chargenkennzeichnung
- Einzelverpackung zum Schutz vor Verunreinigungen
