PKS

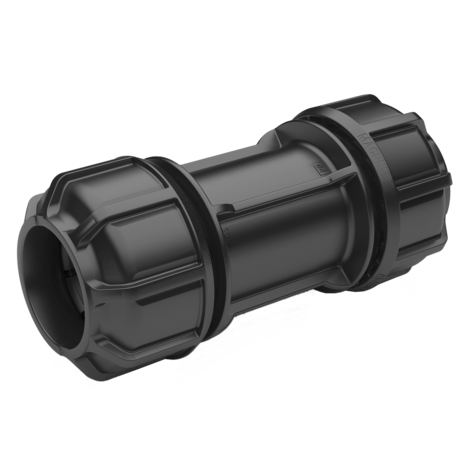

Reparaturkupplung
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW
- Überwurfmutter ≤ d 63 aus Acetal
- Überwurfmutter > d 63 aus PP
- Ohne Mittenanschlag, leicht überschiebbar
PFA/PN Wasser = 16 bar
| Artikel | d | D | L | l | t | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|
| 69201220 | 20 | 47 | 104 | 46 | 46 | 0,100 | 130 | 2340 |
| 69201330 | 25 | 55 | 121 | 57 | 57 | 0,130 | 70 | 1260 |
| 69201440 | 32 | 67 | 154 | 62 | 62 | 0,250 | 60 | 1080 |
| 69201550 | 40 | 82 | 189 | 77 | 77 | 0,420 | 30 | 540 |
| 69201660 | 50 | 94 | 205 | 87 | 87 | 0,600 | 20 | 360 |
| 69201770 | 63 | 109 | 221 | 97 | 97 | 0,940 | 12 | 216 |
| 69901880 | 75 | 135 | 298 | 167 | 167 | 1,210 | 6 | 108 |
| 69901990 | 90 | 158 | 359 | 190 | 190 | 2,090 | 8 | 64 |
| 69901000 | 110 | 191 | 426 | 187 | 187 | 3,740 | 4 | 32 |
