ASA MULTI

Anschluss-Stutzen an Steinzeug- und Betonrohre

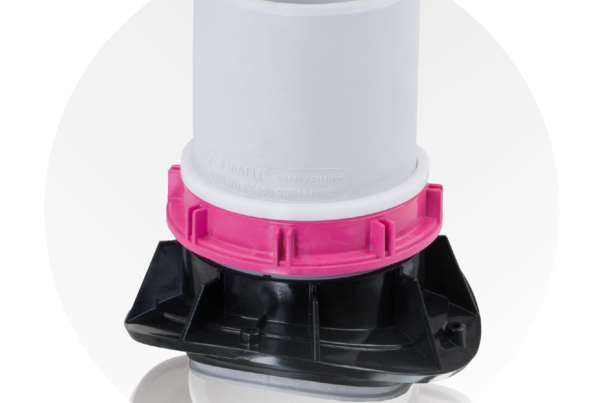

Anschluss-Stutzen für Steinzeug- und Betonrohre ASA MULTI

  • Zur Anbindung von geschweißten, wurzelfesten PE-HD Anschlussleitungen an Steinzeugoder Betonrohre
  • Für Neuverlegung wie auch Sanierung ohne Trennung oder komplette Freilegung des Hauptkanals
  • Der Abgangsstutzen d 160 bietet bei Verwendung von Rohren SDR 17/17,6 einen sohlengleichen Durchgang
  • Helle Innenfläche des Stutzens für optimale Sicht bei Kamerabefahrung, schweißbar mit FRIAFIT Muffe AM oder FRIAFIT Bögen ABM/ABMS

Hinweis:

Zur Montage wird der Montageschlüssel ASA MULTI MS (Best.-Nr. 682660) benötigt.

Zurück Datenblatt

PE 100

Maximal zulässiger Prüfdruck 0,5 bar gemäß DIN EN 1610

Artikel d B H s t Gewicht
kg
VE PE
1 682650 160 265 250 9,5 146 2,700 5 40
2 682651 160 265 250 9,5 146 2,800 5 40
3 682651 160 265 250 9,5 146 2,800 5 40
1 Geeignet für die Anbindung an Steinzeugrohre DN 250 N/H (Normal- und Hochlastreihe EN 295)
2 Geeignet für die Anbindung an Steinzeugrohre DN 300 / DN 350 N/H (Normal- und Hochlastreihe EN 295)
3 Geeignet für die Anbindung an Betonrohre DN 250 / DN 300 (EN 1916)

Kanalrohrsysteme stellen hochwertige Wirtschaftsgüter dar, deren Wert es lange zu erhalten gilt. Steigende Anforderungen an Anschlussleitungen erfordern Werkstoffe, die diese Voraussetzungen erfüllen. Mit dem FRIAFIT-Abwassersystem aus PE-HD werden seit vielen Jahren PE-HD Kanalrohre dicht, längskraftschlüssig und wurzelfest geschweißt!

EINSATZBEREICHE

Der FRIAFIT Anschluss-Stutzen ASA-MULTI wird zur Anbindung von geschweißten PE-HD Hausanschlussleitungen oder Seitenzuläufen an Steinzeug- oder Betonrohre eingesetzt.

Der FRIAFIT Anschluss-Stutzen ASA-MULTI ermöglicht einen wirtschaftlichen Anschluss bei Neuverlegung wie auch Sanierung - ohne Trennung oder komplette Freilegung des Hauptkanals.

FRIAFIT Anschluss-Stutzen ASA-MULTI: Platzsparende Montage - einfache Verarbeitung - kurze Montagezeit.

VERARBEITUNGSHINWEISE

Die Anbohrung des Steinzeug- bzw. Betonrohres erfolgt mit üblichen Kernbohrgeräten - Bohrkrone mit standardisiertem Anbohrdurchmesser d = 172 mm. Die Montage des FRIAFIT Anschluss-Stutzen ASA-MULTI erfolgt durch eine mechanische Aufspannung mit elastomerer Abdichtung. Mit einer FRIAFIT-Muffe AM oder einem FRIAFIT-Bogen ABM wird der Stutzen direkt mit der Anschlussleitung geschweißt: Dicht, längskraftschlüssig und wurzelfest (siehe auch „Montageanleitung FRIAFIT-Abwassersystem“).

GUTE GRÜNDE FÜR DEN FRIAFIT-ANSCHLUSS-STUTZEN ASA MULTI

  • Durch die erteilte DIBt®-Zulassung wurde die praxisgerechte Gebrauchstauglichkeit nachgewiesen (Z-42.5-531)

  • Direkter Übergang vom Hauptkanal aus Beton/Steinzeug auf geschweißte PE-HD Anschlussleitung: Dicht, längskraftschlüssig, wurzelfest

  • Der PE-Abgangsstutzen d 160/DN150 kann mit einer Doppel- oder Überschiebmuffe DN150 und einem Übergangsstück UKG bzw. USTZ direkt mit einem PP- bzw. Steinzeug-Rohr absatzfrei verbunden werden

  • Sichere und schnelle Montage durch einfache Handhabung

  • Das Trennen oder die komplette Freilegung des in Betrieb befindlichen Hauptkanals ist nicht erforderlich

  • Kostengünstige Anbindung bereits ab DN 250, kein Einbau eines Abzweiges erforderlich

  • Elastomere Abdichtung wird nur für die Schnittstelle Hauptkanal/Anschluss benötigt

  • Wirtschaftliche Erstellung von Hausanschlüssen und Straßenabläufen bei Neubau und Sanierung

  • Geringer Platzbedarf durch kompakte Bauweise

  • Einsatz üblicher Bohrkronen

  • Großer Toleranzbereich für die Kernbohrung (172mm +2mm)

  • Kein Einragen der Anschlussleitung in den Hauptkanal

  • Sohlengleichheit bei Verwendung von SDR17/ SDR17.6-Anschlussrohren, keine Abflusshindernisse

  • Helle Innenfläche des Stutzens zur optimalen Sicht bei Kamerainspektion
