ATS 45

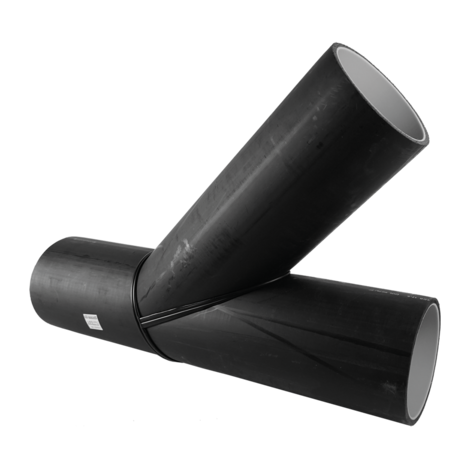

Einfachabzweig mit gleichem Abgang 45° (Stutzenfitting)
Einfachabzweige mit gleichem Abgang 45°, SDR 17 (Stutzenfitting) ATS 45
- PE-HD Formstück zur Verarbeitung ohne Haltevorrichtungen mit FRIAFIT Muffen AM
- Rohrfarbe schwarz mit heller Innenfläche (nach Verfügbarkeit)
PE 80 / PE 100
Maximal zulässiger Prüfdruck 0,5 bar gemäß DIN EN 1610
| Artikel | d | L | l1 | l2 | s | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|
| 682001 | 110 | 556 | 333 | 200 | 6,6 | 1,700 | 1 |
| 681013 | 125 | 577 | 351 | 200 | 7,4 | 2,300 | 1 |
| 682002 | 160 | 626 | 393 | 200 | 9,5 | 4,100 | 1 |
| 682003 | 180 | 655 | 417 | 200 | 10,7 | 5,400 | 1 |
| 682004 | 200 | 783 | 491 | 250 | 11,9 | 8,000 | 1 |
| 682005 | 225 | 818 | 522 | 250 | 13,4 | 10,500 | 1 |
| 682006 | 250 | 954 | 602 | 300 | 14,8 | 15,100 | 1 |
| 682007 | 280 | 996 | 638 | 300 | 16,6 | 19,700 | 1 |
| 682008 | 315 | 1145 | 730 | 350 | 18,7 | 28,800 | 1 |
| 682009 | 355 | 1202 | 779 | 350 | 21,1 | 38,300 | 1 |
