PFM

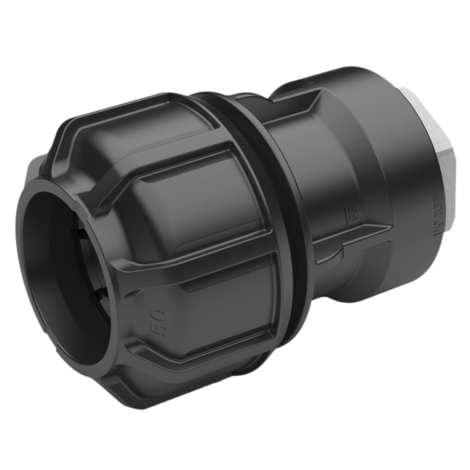

Anschlussverschraubung mit zylindrischem Innengewinde aus Messing
Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich
- Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
- Kein Anfasen des Rohrendes notwendig
- Dichtung EPDM, DIN EN 681-1 / KTW
- Überwurfmutter ≤ d 63 aus Acetal
- Zylindrisches Innengewinde aus Messing
PFA/PN Wasser = 16 bar
| Artikel | d | R | D | L | l | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|
| 69282180 | 20 | 1/2" | 76 | 47 | 51 | 0,290 | 60 | 100 |
| 69283280 | 25 | 3/4" | 60 | 55 | 60 | 0,290 | 40 | 100 |
| 69284380 | 32 | 1" | 67 | 108 | 69 | 0,210 | 50 | 900 |
| 69285480 | 40 | 1 1/4" | 82 | 116 | 74 | 0,290 | 38 | 684 |
| 69286580 | 50 | 1 1/2" | 94 | 135 | 92 | 0,330 | 18 | 324 |
| 69287680 | 63 | 2" | 109 | 151 | 100 | 0,530 | 9 | 162 |
