PFP

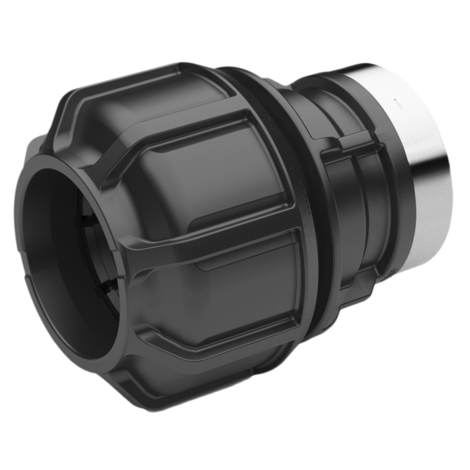

Anschlussverschraubung mit zylindrischem Innengewinde aus PP

Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich

  • Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
  • Kein Anfasen des Rohrendes notwendig
  • Dichtung EPDM, DIN EN 681-1 / KTW
  • Überwurfmutter ≤ d 63 aus Acetal
  • Überwurfmutter > d 63 aus PP
  • Zylindrisches Innengewinde aus PP
Zurück Datenblatt

PFA/PN Wasser = 16 bar

Artikel d R D L s t Gewicht
kg
VE PE
69282100 20 1/2" 47 67 10 23 0,052 230 4140
69282200 20 3/4" 47 67 10 24 0,052 220 3960
69282300 20 1" 47 67 10 27 0,051 180 3240
69283100 25 1/2" 55 72 11 23 0,075 150 2700
69283200 25 3/4" 55 73 11 24 0,075 150 2700
69283300 25 1" 55 80 11 27 0,078 130 2340
69284200 32 3/4" 67 88 14 24 0,134 80 1440
69284300 32 1" 67 88 14 27 0,126 80 1440
69284400 32 1 1/4" 67 90 14 30 0,130 75 1350
69285300 40 1" 82 102 18 27 0,205 60 1080
69285400 40 1 1/4" 82 100 18 30 0,210 50 900
69285500 40 1 1/2" 82 101 18 30 0,220 50 900
69286400 50 1 1/4" 94 111 24 30 0,280 40 720
69286500 50 1 1/2" 94 111 24 30 0,280 35 630
69286600 50 2" 94 107 24 35 0,280 35 630
69287600 63 2" 109 132 29 35 0,430 20 360
69988600 75 2" 135 187 43 35 0,750 13 156
69988700 75 2 1/2" 135 187 43 35 0,780 13 156
69989600 90 2" 158 218 50 35 1,240 14 112
69989800 90 3" 158 222 50 39 1,240 14 112
69980800 110 3" 191 256 62 39 2,100 8 64
69980900 110 4" 191 264 62 46 2,074 8 64
