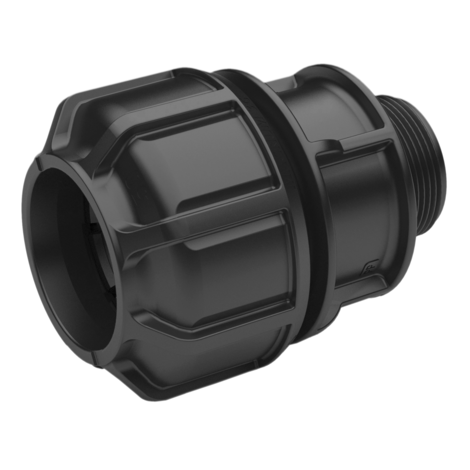

PMP

Anschlussverschraubung mit konischem Außengewinde aus PP

Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich

  • Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
  • Kein Anfasen des Rohrendes notwendig
  • Dichtung EPDM, DIN EN 681-1 / KTW
  • Überwurfmutter ≤ d 63 aus Acetal
  • Überwurfmutter > d 63 aus PP
  • Konisches Außengewinde aus PP
Zurück Datenblatt

PFA/PN Wasser = 16 bar

Artikel d R D L s t Gewicht
kg
VE PE
69222100 20 1/2" 47 70 17 20 0,042 240 4320
69222200 20 3/4" 47 70 17 21 0,048 240 4320
69222300 20 1" 47 70 17 24 0,055 220 3960
69223100 25 1/2" 55 76 19 20 0,068 150 2700
69223200 25 3/4" 55 78 19 21 0,063 150 2700
69223300 25 1" 55 80 19 24 0,074 150 2700
69224200 32 3/4" 67 89 22 21 0,115 90 1620
69224300 32 1" 67 91 22 24 0,109 90 1620
69224400 32 1 1/4" 67 92 22 27 0,124 90 1620
69224500 32 1 1/2" 67 97 22 27 0,132 85 1530
69225300 40 1" 82 103 28 24 0,196 55 990
69225400 40 1 1/4" 82 105 28 27 0,201 55 990
69225500 40 1 1/2" 82 109 28 27 0,203 55 990
69225600 40 2" 82 109 28 31 0,213 50 900
69226400 50 1 1/4" 94 114 30 27 0,292 35 630
69226500 50 1 1/2" 94 115 30 27 0,294 35 630
69226600 50 2" 95 119 30 31 0,304 32 576
69227500 63 1 1/2" 109 132 36 27 0,395 24 432
69227600 63 2" 109 132 36 31 0,455 22 396
69927700 63 2 1/2" 113 150 36 31 0,544 20 240
69928600 75 2" 135 187 43 31 0,694 18 216
69928700 75 2 1/2" 135 189 43 31 0,694 15 180
69928800 75 3" 135 191 43 37 0,684 9 162
69929800 90 3" 158 223 50 37 1,194 14 112
69929900 90 4" 158 228 50 43 1,194 14 112
69920600 110 2" 191 252 62 31
