27.448.10 | VKRFM-EPDM
2-Wege-Regelkugelhahn R1/2"-2", VKR DualBlock, PP, Gewindemuffe, EPDM
- Anschluss: Gewindemuffe
- nur für Kunststoffgewinde
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- lineare Kennlinie, Regelbereich 0-90°
- patentiertes Kugeldesign
- Genauigkeit der Ableseposition: 5°
- Dichtung: PTFE/EPDM

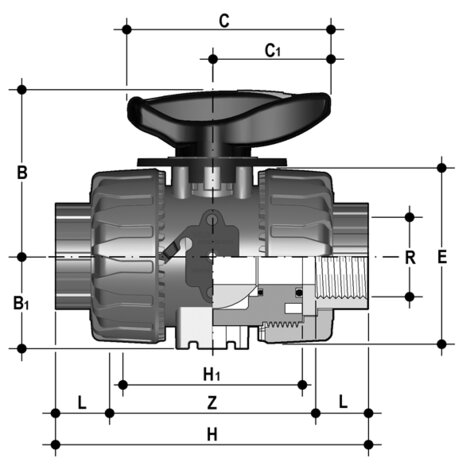

| Artikel | DN | R | PN | B | B1 | C | C1 | E | H | H1 | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 127448010020 | 15 | 1/2'' | 10 | 54 | 29 | 67 | 40 | 54 | 110 | 65 | 15 | 80 | 0,185 | 22 |
| 127448010025 | 20 | 3/4'' | 10 | 65 | 34,5 | 85 | 49 | 65 | 116 | 70 | 16 | 83 | 0,220 | 12 |
| 127448010032 | 25 | 1'' | 10 | 69,5 | 39 | 85 | 49 | 73 | 134 | 78 | 19 | 96 | 0,298 | 10 |
| 127448010040 | 32 | 1 1/4'' | 10 | 82,5 | 46 | 108 | 64 | 86 | 153 | 88 | 21 | 110 | 0,488 | 8 |
| 127448010050 | 40 | 1 1/2'' | 10 | 89 | 52 | 108 | 64 | 98 | 156 | 93 | 21 | 113 | 0,682 | 8 |
| 127448010063 | 50 | 2'' | 10 | 108 | 62 | 134 | 76 | 122 | 186 | 111 | 26 | 135 | 1,181 | 4 |
