ATSRS 90

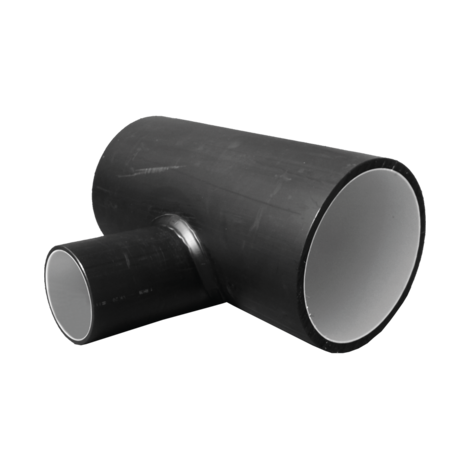

Unequal branch 90° with off-center outlet (spigot fitting)

Unequal branch 90° with off-center outlet, SDR 17 (spigot fitting) ATSRS 90

  • HD-PE fitting with off-center outlet for processing without holding devices with FRIAFIT couplers AM
  • Black pipe colour with bright inner surface (subject to availability)
Go back Data sheet

PE 80 / PE 100

Maximum permissible test pressure 0.5 bar to DIN EN 1610

SKU d1 d2 a b L s1 product.detail.attribute.s1_klein s2 product.detail.attribute.s2_klein t z1 Weight kg BX
682401 315 160 50 30 565 17,9 17,9 9,1 9,1 200 280 12,100 1
682402 315 225 20 25 630 17,9 17,9 12,8 12,8 200 280 15,300 1
682403 355 160 68 30 660 20,1 20,1 9,1 9,1 200 290 17,000 1
682404 355 225 40 25 730 20,1 20,1 12,8 12,8 200 290 20,700 1
682405 450 160 115 30 660 25,5 25,5 9,1 9,1 200 315 25,600 1
682406 450 225 87 25 730 25,5 25,5 12,8 12,8 200 315 30,700 1
682407 560 160 170 30 660 31,7 31,7 9,1 9,1 200 340 39,000 1
682408 560 225 142 25 730 31,7 31,7 12,8 12,8 200 340 45,300 1
682409 630 160 205 30 660 35,7 35,7 9,1 9,1 200 360 48,800 1
682410 630 225 177 25 730 35,7 35,7 12,8 12,8 200 360 56,200 1
