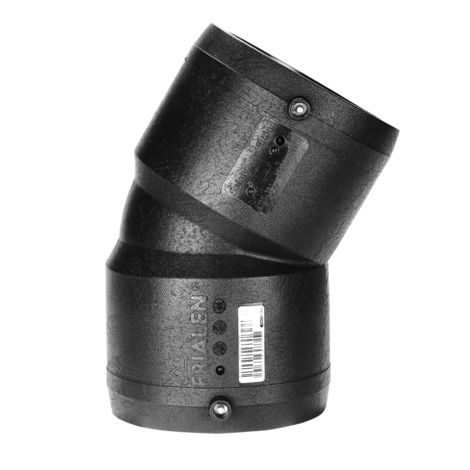

Winkel 30°, SDR 11
Winkel W30 SDR 11
- Gas, Wasser und H2
- Maximaler Druck: Gas 10 bar, Wasser 16 bar
- Material: PE 100
- Winkel 30 Grad
- Safety Technology
- DVGW-Prüfzeichen: DV-8606AU2249
- FM Approvals Class: 1613 (d 90 - d 225)
PE 100 SDR 11
Maximal zulässiger Betriebsdruck 16 bar (Wasser) / 10 bar (Gas)

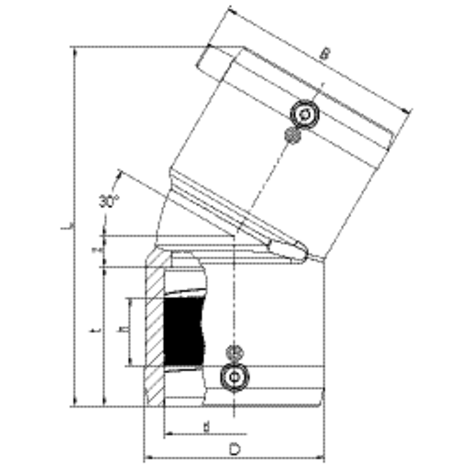

| Artikel | d | B | D | h | L | t | z | Gewicht kg |
VE | PE |
|---|---|---|---|---|---|---|---|---|---|---|
| 615272 | 90 | 123 | 115 | 43 | 224 | 72 | 24 | 0,780 | 8 | 144 |
| 615273 | 110 | 157 | 142 | 47 | 252 | 83 | 27 | 1,260 | 6 | 108 |
| 615274 | 125 | 162 | 158 | 51 | 270 | 85 | 30 | 1,640 | 4 | 72 |
| 615340 | 160 | 198 | 199 | 59 | 350 | 96 | 40 | 3,870 | 5 | 40 |
| 616261 | 180 | 234 | 229 | 57 | 390 | 101 | 79 | 4,990 | 3 | 24 |
| 616262 | 200 | 256 | 254 | 54 | 412 | 106 | 84 | 6,350 | 1 | 18 |
| 616263 | 225 | 282 | 281 | 64 | 456 | 123 | 86 | 8,220 | 1 | 18 |
FRIALEN-Sicherheitsfittings sind mit Rohren der SDR-Stufen 11 bis 17.6 schweißbar.
Andere SDR-Stufen auf Anfrage.
Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt.
Erteiltes DVGW-Prüfzeichen: DV-8606AU2249.
Einsatzbereiche
Der FRIALEN Winkel W30° wird eingesetzt für alle Richtungsänderungen von PE-HD Rohrleitungen.
Verarbeitungshinweise
Die Schweißung der Rohrenden mit dem FRIALEN-Winkel W30° erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.
Die Rohrenden werden nach den allgemeinen Montageanforderungen (siehe ”Montageanleitung” für FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225) vorbereitet (Oxidhaut entfernen/reinigen).
Gute Gründe für den FRIALEN-Winkel W30°:
- Große Muffentiefe für gute Rohrführung (keine Haltevorrichtungen notwendig)
- Extra-breite Schweißzonen
- Höchste Stabilität durch große Wanddicken
- Kalte Zonen an den Stirnseiten und in der Muffenmitte
- Freiliegende Heizwendel zur direkten Wärmeübertragung auf das Rohr
- Geringer Ringspalt zum Aufbau eines optimalen Fügedrucks in der Schweißzone
- Berührungssichere Kontakte
- Schweißindikator zur visuellen Kontrolle der Schweißung
- Dauerhafte Chargenkennzeichnung
- Einzelverpackung zum Schutz vor Verunreinigungen
- Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
