UAN

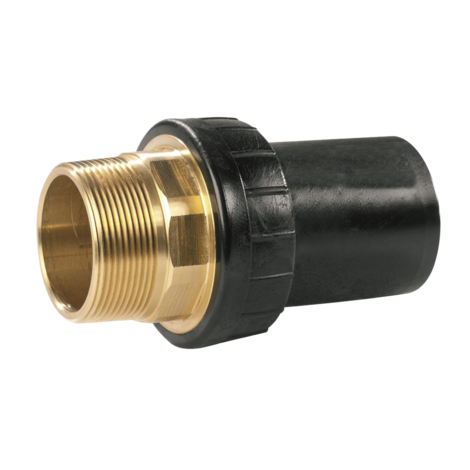

Universal-Übergangsadapter PE-HD/Messing mit Außengewinde und PE-Rohrstutzen

Universal-Übergangsadapter Messingrohr UAN

  • Wasser und Gas
  • Betriebsdruck: MOP (Gas) 5 bar, PFA (Wasser) 16 bar
  • Material: PE 100 und Messing (CW617N / CW612N, Gewinde nach ISO 228)

Hinweis:

Messing-Seite unlösbar und verdrehsicher im PE verankert.

Lageunabhängige Montage möglich.

Zum Einsatz im Wasser- und Gasbereich.

Andere Gewindeabmessungen und Werkstoffe auf Anfrage.

Zurück Datenblatt

PE 100 SDR 11

Maximal zulässiger Betriebsdruck 16 bar (Wasser)/5 bar (Gas)

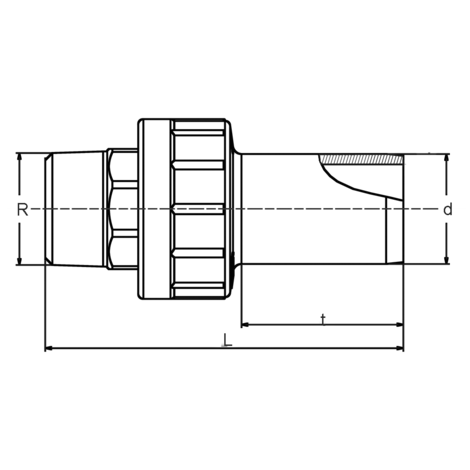

Artikel d R L R t SW Gewicht
kg
VE PE
616604 20 1/2" 94 1/2" 41 22 0,100 80 4200
616605 25 3/4" 92 3/4" 44 28 0,150 60 3600
616152 32 1" 104 1" 47 35 0,240 36 1800
616153 40 1 1/4" 121 1 1/4" 56 44 0,400 20 1200
616154 50 1 1/2" 123 1 1/2" 57 50 0,520 16 960
616610 63 1 1/2" 136 1 1/2" 63 50 0,620 10 540
616155 63 2" 140 2" 63 62 0,730 10 540
616612 75 2 1/2" 155 2 1/2" 70 77 1,200 10 300
616613 90 3" 172 3" 78 90 1,600 6 180
616614 110 4" 200 4" 87 115 2,900 4 120
616664 125 4" 200 4" 92 115 2,950 4 120

Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt.

Erteiltes DVGW-Prüfzeichen mit Reg.-Nrn:

  • DW-7511CR0155
  • DG-7521CR0172

Das Messing-Außengewinde ist aus dem Material CW612N oder CW617N.

Andere Messing-Werkstoffe auf Anfrage.

Einsatzbereich

Die FRIALEN-Universal-Übergangsadapter UAN dienen als Werkstoffübergang von metallischen Bauteilen mit Gewindeanschluss, wie z.B. Armaturen, auf eine PE-HD Anschlussleitung. Einsatzbereiche sind die Gas- und Wasserversorgung sowie industrielle Anwendungen. Der PE-Rohrstutzen ermöglicht eine lageunabhängige Montage und eine homogene Schweißverbindung mit allen passenden FRIALEN-Formstücken (außer FRIALONG- und FRIASTOPP-Langmuffen).

Die Schraubverbindung ist nach ISO 7-1 ausgeführt.

Verarbeitungshinweise

Die Montage der Schraubverbindung muss i. d. R. zuerst erfolgen, da auf die geschweißte PE-Leitung keine montagebedingten Torsionskräfte wirken sollen. Die Einschraubkräfte werden mit einem Schraubenschlüssel, angesetzt an der dafür vorgesehenen Schlüsselfläche, aufgebracht.

Die Schweißung des PE-Rohrstutzens mit einer FRIALEN-Muffe oder -Formteil erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.

Der Einbau wird nach den allgemeinen Montageanforderungen (siehe „Übergangsstücke mit Gewindeanschluss“ in der „Montageanleitung“ für FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225) vorgenommen (Oxidhaut vom Rohr entfernen / reinigen, etc.).

Gute Gründe für die FRIALEN-Universal-Übergangs-

adapter UAN:

  • Rohrstutzen PE 100 – güteüberwacht

  • Geprüfte und güteüberwachte Messing-Qualität

  • Lageunabhängige Montage, hoher Freiheitsgrad durch separate Schweißung des PE-Rohrstutzens

  • Einsetzbar mit allen gleichdimensionierten FRIALEN-Muffen und -Formteilen (außer FRIALONG- und FRIASTOPP-Langmuffen)

  • Universelle Kombinationsmöglichkeiten mit dem FRIALEN-Programm

  • PE-HD Seite mit Anschweißende zur Verarbeitung ohne Haltevorrichtungen, ausgelegt für FRIALEN-Muffenformstücke

  • Ausreißsichere Verbindung

  • Messingseite unlösbar und verdrehsicher mit dem PE-Rohrstutzen verbunden

  • Kompakte Konstruktion

  • Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)

  • Entfernen der Oxidschicht am PE-Rohrstutzen mit Schälgeräten möglich
