TA SDR 11

T-Stück mit Spitzende, SDR 11

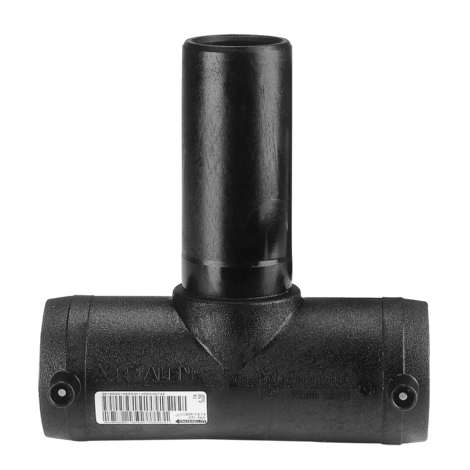

T-Stück TA SDR 11 mit Spitzende

  • Gas, Wasser und H2
  • Maximaler Druck: Gas 10 bar, Wasser 16 bar
  • Material: PE 100
  • Abgangsstutzen
  • Safety Technology
  • DVGW-Prüfzeichen: DV-8601AU2248 und DV-8606AU2249
Zurück Datenblatt

mit extra langem Abgangsstutzen

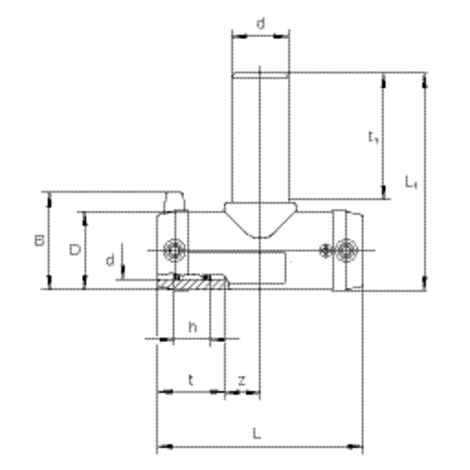

Artikel d SDR Bereich B D h L L1 t t1 z Gewicht
kg
VE PE
616685 20/20 11 42 29 17 77 95 31 45 8 0,040 200 3200
616338 25/25 11 54 36 19 108 110 41 66 13 0,080 50 900
615719 32/32 11 61 44 22 116 131 39 80 19 0,120 35 630
615720 40/40 11 70 53 25 146 151 43 88 30 0,210 25 450
615721 50/50 17,6 - 11 80 67 29 175 186 49 110 38 0,358 15 270
615722 63/63 17,6 - 11 94 81 33 197 203 56 125 42 0,530 10 180

mit normalem Abgangsstutzen

Artikel d SDR Bereich B D h L L1 t t1 z Gewicht
kg
VE PE
616677 90/90 17,6 - 11 126 116 43 280 219 79 79 61 1,250 12 96
616680 110/110 17,6 - 11 148 141 48 310 247 82 82 73 1,950 6 48
616684 160/160 17,6 - 11 205 203 45 390 326 98 98 97 4,950 3 24
1 617175 180/180 17,6 - 11 228 223 49,9 495
