TA RED

T-Stück mit reduziertem Spitzende

T-Stück TA RED SDR 11 mit reduziertem Spitzende

  • Gas, Wasser und H2
  • Maximaler Druck: Gas 10 bar; Wasser 16 bar
  • Material: PE 100
  • Reduzierter Abgangstutzen
  • Safety Technology
  • DVGW-Prüfzeichen: DV-8601AU2248, DV-8606AU2249 und DV-8611AU2250
Zurück Datenblatt

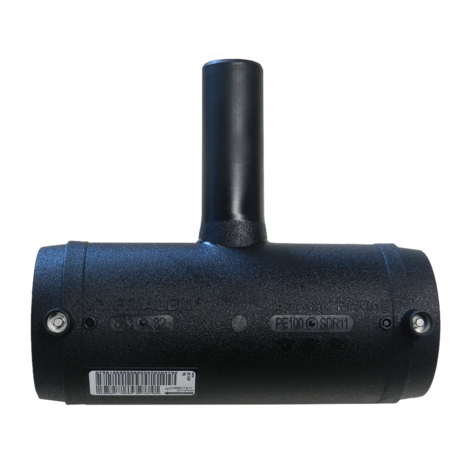

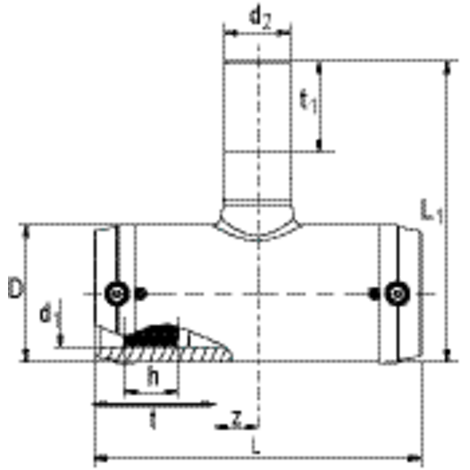

mit langem Abgangsstutzen

mit langem Abgangsstutzen

Artikel d1 d2 B D h L L1 L1 t t1 z Gewicht
kg
VE PE
616417 32 20 62 46 22 116 117 117 44 42 14 0,110 30 540
616418 40 32 70 55 25 146 148 148 46 51 28 0,170 20 360
616419 50 32 82 69 28 175 158 158 55 51 33 0,295 10 180
616420 50 40 82 69 28 175 167 167 55 55 33 0,315 10 180
616421 63 32 96 84 32 197 173 173 63 51 36 0,435 10 180
616422 63 40 96 84 32 197 182 182 63 55 36 0,450 10 180
616423 63 50 96 84 32 197 197 197 63 60 36 0,490 10 180

FRIALEN-Sicherheitsfittings sind schweißbar mit Rohren SDR11 - SDR17.6.

Mindestwanddicke s min ≥ 3 mm.

Verarbeitung anderer SDR-Stufen auf Anfrage.

Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt.

Erteiltes DVGW-Prüfzeichen: DV-8601AU2248, DV-8606AU2249 und DV-8611AU2250.

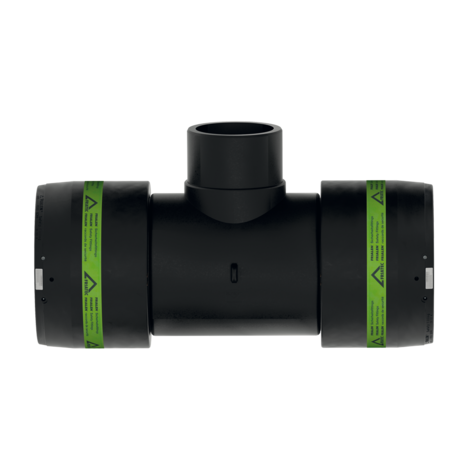

mit normalem Abgangsstutzen

mit normalem Abgangsstutzen

Artikel d1 d2 B D h L L1 L1 t t1 z Gewicht
kg
VE PE
616675 90 32 126 116 43 280 172 172 79 44 61 1,050 17 136
616676 90 63 126 116 43 280 191 191 79 63 61 1,100 15 120
616678 110 63 148 141 48 310 216 216 82 63 73 1,700 8 64
616679 110 90 148 141 48 310 244 244 82 79 73 1,850 8 64
616681 160 90 205 203 45 390 305 305 98 79 97 4,400 4 32
616682 160 110 205 203 45 390 308 308 98 82 97 4,500 4 32
616683 160 125 205 203 45 390 313 313 98 87 97 4,600 3 24
616427 250 225 - 310 80 770 440 440 128 - 254 23,500 1 2
616429 280 225 - 350 84 905 475 475 139 - 312 35,500 1 2
616431 315 225 - 396 80 940 525 525 150 - 359 43,500 1 2

FRIALEN-Sicherheitsfittings sind schweißbar mit Rohren SDR11 - SDR17.6.

Mindestwanddicke s min ≥ 3 mm.

Verarbeitung anderer SDR-Stufen auf Anfrage.

Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt.

Erteiltes DVGW-Prüfzeichen: DV-8601AU2248, DV-8606AU2249 und DV-8611AU2250.

Einsatzbereiche

Die FRIALEN reduzierte TA red Stücke werden eingesetzt für die Herstellung von Abzweigen an PE-HD Rohrleitungen.

Verarbeitungshinweise

Die Schweißung der Rohrenden mit dem FRIALEN TA red Stück erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.

Die Verarbeitung erfolgt nach den allgemeinen Montageanforderungen (siehe Montageanleitung: FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225) (Oxidhaut entfernen/reinigen).

Gute Gründe für die FRIALEN TA red Stücke:

  • Große Muffentiefe für gute Rohrführung (keine Haltevorrichtungen notwendig)

  • Bei Dim. bis d1 63, Länge des Abgangsstutzens für 2 Schweißungen bemessen

  • Extra-breite Schweißzonen

  • Höchste Stabilität durch große Wandstärken

  • Kalte Zonen an den Stirnseiten und in der Muffenmitte

  • Freiliegende Heizwendel zur direkten Wärmeübertragung auf das Rohr

  • Geringer Ringspalt zum Aufbau eines optimalen Fügedrucks in der Schweißzone

  • Berührungssichere Kontakte

  • Dauerhafte Chargenkennzeichnung

  • Einzelverpackung zum Schutz vor Verunreinigungen

  • Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
