SPA TL

Sperrblasenarmatur Top-Loading

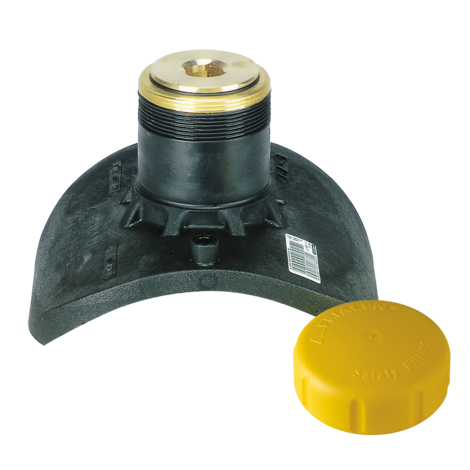

Sperrblasenarmatur Top-Loading SPA TL

  • Gas, Wasser und H2
  • Maximaler Druck: Wasser 16 bar, Gas 10 bar
  • Material: PE 100 und Messing
    • Universelle Aufspannmöglichkeit (Top-Loading):
    • Sicheres Aufspannen mit FRIATOP
  • Safety Technology

Hinweis:

Nur verarbeitbar mit der Aufspannvorrichtung FRIATOP (Best.-Nr. 616650). Messing-Innen-und Außengewinde unlösbar und verdrehsicher im PE-HD verankert.

Inklusive Messingstopfen mit eingelassenem Vierkant. Zur Aufnahme von handelsüblichen Blasensetzgeräten.

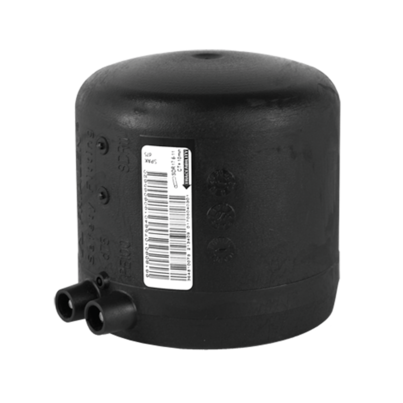

Zugriffsschutz für den Dom durch mitgelieferte Schraubkappe oder durch Aufschweißen einer FRIALEN SPAK.

Die SPA Sperrblasenarmatur ist beim Einsatz von Wasserstoff nur in Verbindung mit Verschlusskappe SPAK (Best. Nr. 612311) zu verwenden.

Zurück Datenblatt

PE 100 SDR 11

Maximal zulässiger Betriebsdruck 16 bar (Wasser)/10 bar (Gas)

Artikel R d1 Rp B L t SW Anbohr
Ø da
Gewicht
kg
VE PE
615395 2 1/2" 250-355 (560) 2" 200 115 24 19 56,5 1,358 18 144

FRIALEN-Sicherheitsfittings sind mit Rohren der SDR Stufen 11 bis 17.6 schweißbar. Andere SDR-Stufen auf Anfrage. Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt. Erteiltes DVGW-Prüfzeichen: DV-8611AU2250

1) Schweißbare Hauptrohrabmessung bis d 560. Hinweise des Sperrblasenherstellers beachten!

Einsatzbereich

Die FRIALEN-Sperrblasenarmatur Top-Loading SPA-TL dient zur Aufnahme handelsüblicher Blasensetzgeräte.

Verarbeitungshinweise

Das Sattelformteil wird mit der Aufspannvorrichtung FRIATOP (siehe Preisliste Gerätetechnik) aufgebracht. Lesen Sie bitte die gesonderte „Montage- und Bedienungsanleitung für FRIATOP-Aufspannvorrichtung”.

Die Schweißung der PE-HD Hauptleitung mit der FRIALEN-Sperrblasenarmatur Top-Loading erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.

Rohr und Sattel werden nach den allgemeinen Montageanforderungen (siehe Montageanleitung: „FRIALEN-Großrohrtechnik und Rohrnetz-Relining”) vorbereitet (Oxidhaut entfernen/reinigen).

Gute Gründe für die FRIALEN-Sperrblasenarmatur SPA-TL Top-Loading:

  • Kompakte Konstruktion

  • PE-HD Sattel mit freiliegendem Heizelement zur optimalen Wärmeübertragung

  • Zur Aufnahme handelsüblicher Blasensetzgeräte bei Anbohrung durch die Schelle hindurch

  • Messing-Innen- und Außengewinde unlösbar und verdrehsicher im PE-HD verankert

  • Inklusive Messingstopfen mit eingelassenem Vierkant

  • Zugriffsschutz für den Dom durch mitgelieferte Schraubkappe oder durch Aufschweißen einer FRIALEN SPAK

  • Die SPA-TL ist auf große PE-HD Rohrdurchmesser d 250-315 (560) universell einsetzbar. Hierdurch zusätzliche Wirtschaftlichkeit durch geringeren Materialeinsatz sowie wesentlich kleinere Lagerhaltung bei Versorgern und im Handel

  • Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
