MR SDR 11

Reduziermuffe, SDR 11

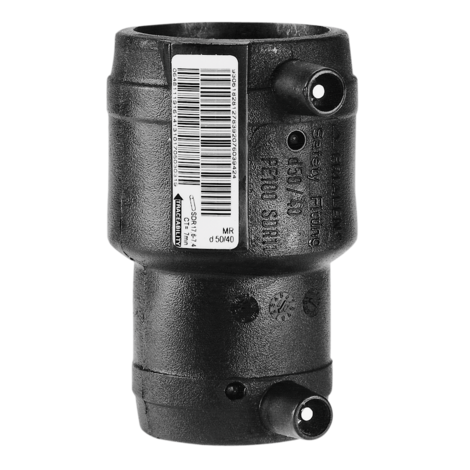

Reduziermuffe MR SDR 11

  • Gas, Wasser und H2
  • Maximaler Druck: Gas 10 bar, Wasser 16 bar
  • Material: PE 100
  • Safety Technology
  • DVGW-Prüfzeichen: DV-8601AU2248 und DV-8606AU2249
Zurück Datenblatt

PE 100 SDR 11

Maximal zulässiger Betriebsdruck 16 bar (Wasser) / 10 bar (Gas)

Artikel d1 d2 SDR Bereich B D1 D2 L t1 t2 Gewicht
kg
VE PE
616824 20 16 11 - 17,6 44 32/28 75 36 36 0,035 70 2240
616452 32 16 11 - 17,6 62 45/28 91 39 34 0,060 80 2560
615386 32 20 11 - 17,6 62 45/32 88 39 30 0,060 80 2560
615502 32 25 11 - 17,6 62 45/38 88 39 33 0,070 70 2240
615387 40 20 11 - 17,6 70 54/32 98 43 30 0,080 60 1920
616751 40 25 11 - 17,6 66 54/38 101 50 40 0,090 120 1280
615388 40 32 11 - 17,6 70 54/45 98 43 39 0,090 50 1600
616752 50 25 11 - 17,6 77 66/38 107 52 39 0,120 130 960
612070 50 32 11 - 17,6 82 68/45 110 49 39 0,140 32 1024
612071 50 40 11 - 17,6 82 68/54 110 49 43 0,140 25 800
615389 63 32 11 - 17,6 96 82/45 125 55 44 0,210 18 576
615390 63 40 11 - 17,6 96 82/54 125 55 43 0,220 16 512
612072 63 50 11 - 17,6 96 82/68 125 55 48 0,230 16 512
616583 75 63 11 - 17,6 110 94/79 143 61 55 0,325 15 270
615391 90 50 11 - 17,6 129 117/68 160 69 49 0,470 15 270
615392 90 63 11 - 17,6 129 117/82 160 69 55 0,510 15 270
616582 90 75 11 - 17,6 127 113/94 159 67 63 0,505 15 270
615393 110 63 11 - 17,6 152 142/82 160 79 55 0,730 10 180
615693 110 90 11 - 17,6 152 140/115 180 79 69 0,900 8 144
615694 125 90 11 - 17,6 166 155/115 200 86 69 0,980 8 144
616510 125 110 11 - 17,6 172 157/137 202 95 70 1,300 16 128
615695 160 110 11 - 17,6 207 201/140 230 98 79 1,990 8 64
616511 180 125 11 - 17,6 230 214/155 275 108 74 2,600 1 60
616356 225 160 11 - 17,6 283 282/203 270 110 98 4,860 1 36

FRIALEN-Sicherheitsfittings sind schweißbar mit Rohren SDR11 - SDR17.6, mit Ausnahme der Dimensionen d 125/110 und d 180/125. Diese sind schweißbar mit Rohren SDR9 - SDR26. Mindestwanddicke s min ≥ 3 mm. Verarbeitung anderer SDR-Stufen auf Anfrage. Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt. Erteilte DVGW-Prüfzeichen: DV-8601AU2248 und DV-8606AU2249

Einsatzbereiche

Die FRIALEN-Reduziermuffe MR wird eingesetzt für die unmittelbare Reduzierung der Rohrleitung.

Verarbeitungshinweise

Die Schweißung der Rohrenden mit der FRIALEN-Reduziermuffe MR erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.

Die Rohrenden werden nach den allgemeinen Montageanforderungen (siehe Montageanleitung: FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225) vorbereitet (Oxidhaut entfernen/reinigen).

Gute Gründe für die FRIALEN-Reduziermuffe MR:

  • Große Muffentiefe für gute Rohrführung (keine Haltevorrichtungen notwendig)

  • Extra-breite Schweißzonen

  • Höchste Stabilität durch große Wanddicken

  • Kalte Zonen an den Stirnseiten und in der Muffenmitte

  • Freiliegende Heizwendel zur direkten Wärmeübertragung auf das Rohr

  • Geringer Ringspalt zum Aufbau eines optimalen Fügedrucks in der Schweißzone

  • Berührungssichere Kontakte

  • Schweißindikator zur visuellen Kontrolle der Schweißung

  • Dauerhafte Chargenkennzeichnung

  • Einzelverpackung zum Schutz vor Verunreinigungen

  • Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
