MUN V2A NXT

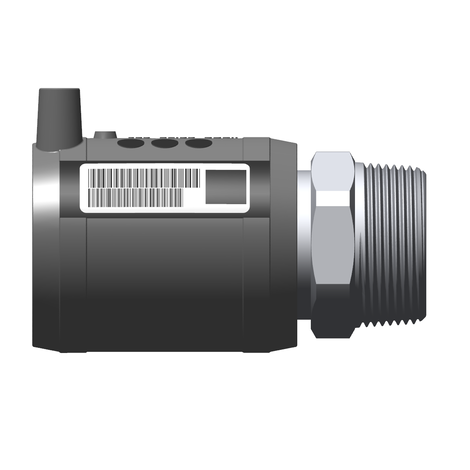

Übergangsstück PE-HD/V2A mit Außengewinde

Übergangsstück MUN V2A

Wasser
Betriebsdruck: PFA (Wasser) 16 bar
Gewinde: DIN EN 10226-1, Schlüsselweite DIN 475-1
Material: Edelstahl 1.4305 (X8CrNiS18-9)
Safety Technology

Hinweis:

Edelstahl-Nippel unlösbar und verdrehsicher mit PE-HD umspritzt.

Sichere Aufnahme von Torsionsmomenten bis 30 Nm.

PE 100-RC SDR 11

Maximal zulässiger Betriebsdruck 16 bar (Wasser)

Artikel	d	R	B	D	h	L	t	z	SW	Gewicht [kg]
617189	40	1"	67	51	23	104	45	59	46	0,300
617190	40	1 1/4"	67	51	23	107	45	62	46	0,336
617191	50	1 1/2"	78	64	28	116	52	64	50	0,412
617192	63	1 1/2"	93	80	31	120	52,5	67,5	60	0,609
617193	63	2"	93	80	31	124	52,5	71,5	60	0,632

Einsatzbereiche

Die FRIALEN-Übergangsstücke MUN 2VA sind Schraubverbindungen zum Übergang von Edelstahl auf PE-HD. Die FRIALEN-Muffe ist im Fitting integriert.

Verarbeitungshinweise

Das Bauteil darf bei der Montage nur mit einem Schlüssel, angesetzt am werksseitig eingebauten metallischen Sechskant, in das metallische Gegenstück eingeschraubt werden.

Die Schweißung der PE-HD Seite erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.

Der Einbau der Edelstahlseite und der PE-HD Seite erfolgt nach den allgemeinen Montageanforderungen (siehe „Übergangsstücke“ in „Montageanleitung” für „FRIALEN-Sicherheitsfittings für nachhaltige Gas-, Wassernetze und Industrieleitungen aus PE”).

Oxidschicht entfernen/reinigen.

Gute Gründe für FRIALEN MUN V2A

Kompakte Konstruktion
PE-HD Seite mit FRIALEN
Safety Technology und bewährten freiliegenden Heizwendeln zur optimalen Wärmeübertragung
Verarbeitung ohne Haltevorrichtungen
Edelstahl-Nippel unlösbar und verdrehsicher mit PE-HD umspritzt
Sichere Aufnahme von Torsionsmomenten bis 30 Nm
Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
Geeignet für Einsätze bei erhöhter Luftfeuchtigkeit oder in industrieller Umgebung
