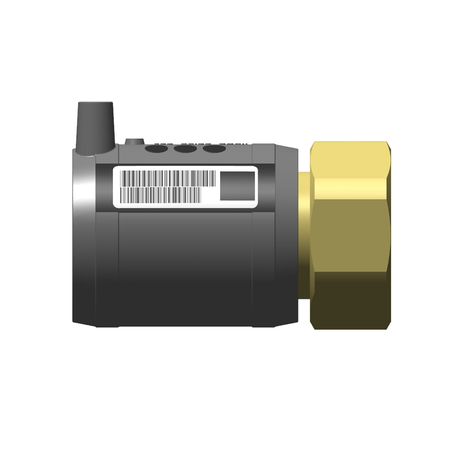

Übergangsstück PE-HD/Messing mit Innengewinde
Übergangsstück Messing MUM
- Wasser
- Betriebsdruck: PFA (Wasser) 16 bar
- Gewinde: DIN EN 10226-1, Schlüsselweite DIN 475-1
- Material: Bleifreies Messing CW724R
- Safety Technology
Hinweis:
Messing-Nippel unlösbar und verdrehsicher mit PE-HD umspritzt.
Sichere Aufnahme von Torsionsmomenten bis 30 Nm.
PE 100-RC SDR 11
Maximal zulässiger Betriebsdruck 16 bar (Wasser)
| Artikel | d | Rp | B | D | h | L | t | z | SW | Gewicht |
PE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 617158 | 32 | 1" | 60 | 42 | 21 | 100 | 44 | 78 | 41 | 0,223 | 1080 |
| 617159 | 40 | 1 1/4" | 67 | 51 | 23 | 103 | 45 | 79 | 50 | 0,372 | 800 |
| 617160 | 50 | 1 1/2" | 78 | 64 | 28 | 110 | 52 | 34 | 60 | 0,540 | 600 |
| 617161 | 63 | 1 1/2" | 93 | 80 | 31 | 114 | 52,2 | 37 | 60 | 0,647 | 300 |
| 617162 | 63 | 2" | 93 | 80 | 31 | 119 | 52,5 | 38 | 70 | 0,749 | 400 |
Einsatzbereich
Die FRIALEN-Übergangsstücke MUM sind Schraubverbindungen zum Übergang von Messing auf PE-HD. Die FRIALEN-Muffe ist im Fitting integriert.
Verarbeitungshinweise
Das Bauteil darf bei der Montage nur mit einem Schlüssel, angesetzt am werksseitig eingebauten metallischen Sechskant, in das metallische Gegenstück eingeschraubt werden.
Die Schweißung der PE-HD Seite erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.
Der Einbau der Messingseite und der PE-HD Seite erfolgt nach den allgemeinen Montageanforderungen (siehe „Übergangsstücke“ in „Montageanleitung” für „FRIALEN-Sicherheitsfittings für nachhaltige Gas-, Wassernetze und Industrieleitungen aus PE”).
Oxidschicht entfernen/reinigen.
Gute Gründe für FRIALEN MUM
- Kompakte Konstruktion
- PE-HD Seite mit FRIALEN
- Safety Technology und bewährten freiliegenden Heizwendeln zur optimalen Wärmeübertragung
- Verarbeitung ohne Haltevorrichtungen
- Messing-Nippel unlösbar und verdrehsicher mit PE-HD umspritzt
- Sichere Aufnahme von Torsionsmomenten bis 30 Nm
- Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
