UB SDR 11

Muffe ohne Anschlag, SDR 11

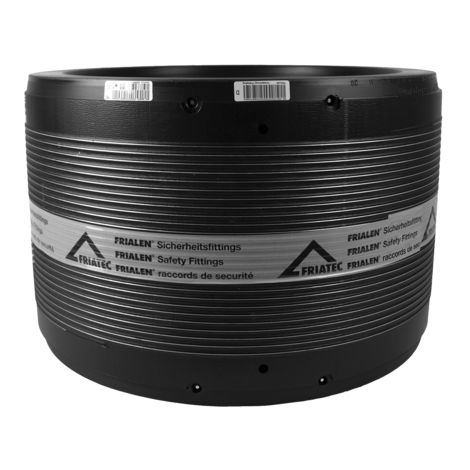

Schweißmuffe UB SDR 11 ohne Anschlag

  • Gas, Wasser und H2
  • Maximaler Druck: Gas 10 bar, Wasser 16 bar
  • Material: PE 100
  • Safety Technology
  • DVGW-Prüfzeichen: DV-8601AU2248, DV-8606AU2249, DV-8611AU2250 und DW-8610CN04200

Hinweis:

Ab Nennweite 400 mit getrennter Schweißzone und Vorwärmetechnologie.

Zurück Datenblatt

PE 100 SDR 11

Maximal zulässiger Betriebsdruck 16 bar (Wasser) / 10 bar (Gas)

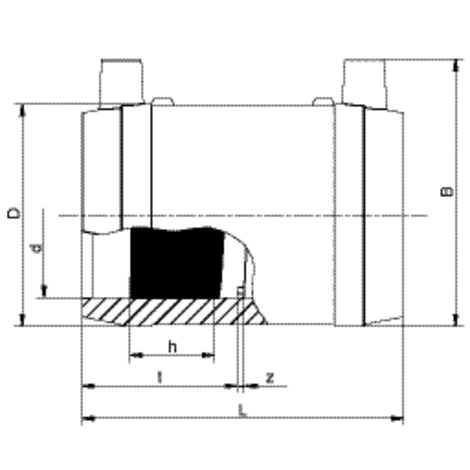

Artikel d SDR Bereich B D h L t Gewicht
kg
VE PE
616577 16 11 45 29 16 60 30 0,030 135 4320
612662 32 11 - 17,6 61 45 21 77 39 0,064 60 1920
612663 40 11 - 17,6 71 54 23 86 43 0,096 40 1280
612664 50 11 - 17,6 82 68 27 98 49 0,151 25 800
612665 63 11 - 17,6 96 82 29 112 56 0,225 15 480
612666 75 11 - 17,6 110 98 32 122 61 0,360 50 400
612667 90 11 - 17,6 127 114 51 157 78 0,510 30 240
612668 110 11 - 17,6 152 137 49 159 79 0,705 24 192
612669 125 11 - 17,6 169 156 46 172 86 0,946 16 128
615001 140 11 - 17,6 185 174 52 184 92 1,270 12 96
612671 160 11 - 17,6 207 199 52 190 95 1,772 8 64
612672 180 11 - 17,6 228 220 63 210 105 2,088 6 48
612673 200 11 - 17,6 252 247 63 220 110 2,798 1 56
612674 225 11 - 17,6 280 277 71 236 118 3,950 1 36
617278 250 11 - 17,6 309 309 66 247 123,5 5,418 1 24
617279 280 11 - 17,6 344 344 66 269 134,5 7,068 1 18
1 612670 315 11 - 17,6 390 390 78 300 150 10,040 18 18
1 615074 355 11 - 17,6 445 445 68 300 150 14,600 1 9
615075 400 9 - 17,6 500 500 90 320 160 20,800 1 4
615076 450 9 - 17,6 560 560 79 340 170 30,000 1 4
615124 500 9 - 17,6 630 630 80 360 180 40,000 1 2
616312 560 9 - 17,6 715 715 95 380 190 55,000 1 2
616269 630 9 - 17,6 810 810 101 420 210 79,600 1 2
616313 710 11 - 17,6 900 900 108 442 210 101,000 1 1
616314 800 11 - 17,6 1000 1000 136 500 250
