KM SDR 17

Keilmuffe, SDR 17

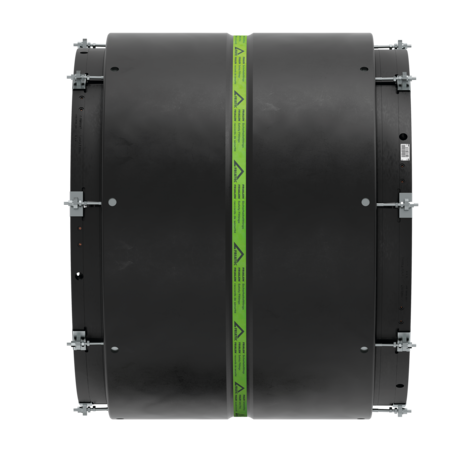

Keilmuffe KM SDR 17

  • Gas und Wasser
  • Maximaler Druck: Gas 5 bar; Wasser 10 bar
  • Material: PE 100
  • Kombination aus Schweiß- und Klemmmuffe
  • Problemlöser (Rohrovalität und abweichende Durchmesser)
  • Safety Technology
  • Getrennte Schweißzone

Hinweis:

Es ist ausschließlich ein FRIAMAT XL zu verwenden, der als Leihgerät unter der Bestellnummer 613091 erhältlich ist.

Zurück Datenblatt

PE 100 SDR 17

Maximal zulässiger Betriebsdruck 10 bar (Wasser) / 5 bar (Gas)

Artikel d Toleranzbereich d-Rohr D L Gewicht
kg
VE PE
616535 355 0/+8 497 705 36,500 1 1
616536 400 0/+8 550 730 46,000 1 1
616537 450 0/+8 602 750 54,000 1 1
616539 560 0/+10 730 850 88,100 1 1
616523 630 0/+11 805 940 135,000 1 1
616541 800 0/+13 1005 1065 207,000 1 1
616434 1000 -4/+9 1245 1145 350,000 1 1
616435 1200 0/+12 1450 1290 500,000 1 1

FRIALEN Keilmuffen KM-XL sind mit Rohren der SDR Stufe 17 bis 17.6 schweißbar.

Verarbeitung anderer SDR Stufen auf Anfrage. Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt.

Einsatzbereich

Mit der FRIALEN Keilmuffe KM XL lassen sich auch bei großen Rohrovalitäten und –toleranzen, sowie bei punktuellen Abplattungen am Rohr, komfortabel und extrem einfach Rohrverbindungen realisieren.

Verarbeitungshinweise

Die Keilmuffe KM XL kann sich dank der einzigartigen Flex-Keil-Technologie flexibel an das Rohr anpassen. Durch diesen variablen Durchmessertoleranzbereich lassen sich auch große Toleranzlagen des Rohraußendurchmessers und der Ovalität überbrücken. Die Verlegung kann mit einem einmaligen Schälvorgang sowie ohne Haltevorrichtungen und Rundungsschellen (bei bis zu 6% Rohrovalität) erfolgen.

Die Montage wird nach der allgemeinen Montageanforderung (siehe Montageanleitung FRIALEN Keilmuffe KM XL) vorbereitet (Oxidhaut entfernen/reinigen) und durchgeführt (Keilaktivierung/ Schweißung).

Die Schweißung der Rohrenden mit der Keilmuffe KM XL erfolgt durch FRIALEN-Schweißen – dauerhaft dicht und längskraftschlüssig.

Zur Schweißung der Keilmuffe KM XL ist ausschließlich das leistungsstarke Schweißgerät FRIAMAT XL mit Y-Stecker zu verwenden. Der FRIAMAT XL ist universell einsetzbar und arbeitet mit einer Eingangsspannung von 400V, Ausgangsspannung von max. 80V.

Bei der Keilmuffe KM XL d 1200 sind zwei Schweißungen pro Muffenseite (separate Schweißung von Innenseite Keilring und Außenseite Keilring) erforderlich.

Gute Gründe für die FRIALEN Keilmuffe KM XL:

  • Kompakte Konstruktion

  • Höchste Stabilität durch große Wanddicken

  • Freiligende Heizwendel zur direkten Wärmeübertragung auf das Rohr

  • Dank Flex-Keil-Technologie mechanische Minimierung des Fügespalts möglich

  • Einfache und sichere Verlegung auch bei großen Rohrovalitäten und –toleranzen sowie bei lokalen Abplattungen des Rohrs

  • Einmaliges Schälen zur Entfernung der Oxidhaut ist ausreichend

  • Keine zusätzlichen Verarbeitungswerkzeuge wie Haltevorrichtungen oder Rundungsschellen notwendig

  • Berührungssichere Kontakte

  • Dauerhafte Chargenkennzeichnung

  • Einzelverpackung zum Schutz vor Verunreinigungen

  • Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)

Downloads

Keilmuffe, SDR 17
2.8 MB, ZIP get_app

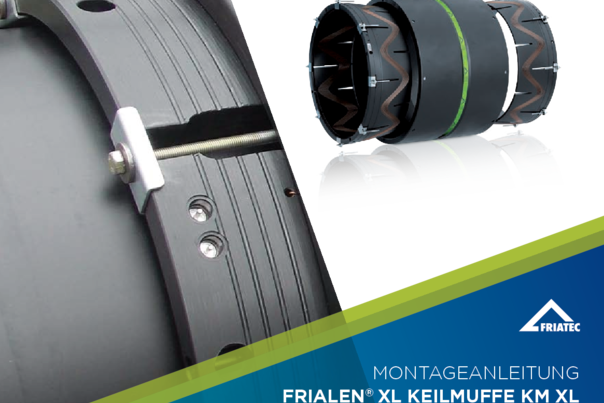

FRIALEN Keilmuffe KM XL Montageanleitung
