Gasströmungswächter Gas-Stop System Pipelife

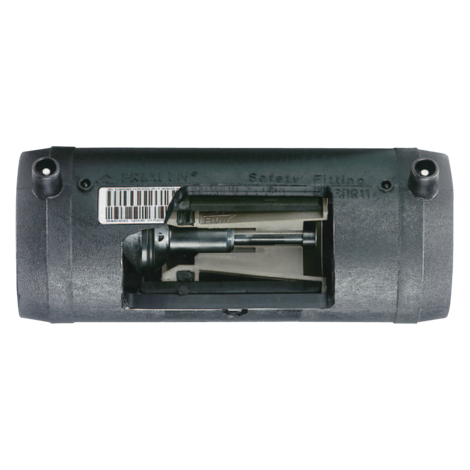

Gasströmungswächter FRIASTOP mit Gas-Stop System von Pipelife
- Gas und H2 (100 %)
- Maximaler Druck:
- Typ U, UUE, S und SOU 5 bar Gas
- Typ A/D 1 bar Gas
- Material: PE 100
- Überströmeinrichtung bei Typ A/D, UUE und S
- ohne Überströmeinrichtung bei Typ U und SOU
- Funktion bis Beimischung von 100 % Wasserstoff
- Safety Technology
- DVGW-Prüfzeichen: DV-8601AU2248 und DG-4360BP0060 (DVGW G 5305-2)
PE 100 SDR 11
Maximal zulässiger Betriebsdruck Typ U, UUE, S, SOU: 5 bar (Gas), Typ A/D: 1 bar (Gas)
| Artikel | d | Typ | D | L | t | Betriebsdruckbereich pmin - pmax | VN | Gewicht kg |
VE | PE |
|---|---|---|---|---|---|---|---|---|---|---|
| 616199 | 32 | U | 45 | 136 | 38 | 35 mbar - 5 bar | 16 - 38 | 0,140 | 40 | 1280 |
| 616201 | 50 | U | 68 | 175 | 54 | 35 mbar - 5 bar | 38 - 91 | 0,350 | 20 | 640 |
| 616203 | 63 | U | 82 | 197 | 59 | 35 mbar - 5 bar | 58 - 140 | 0,560 | 12 | 384 |
| 616200 | 32 | UUE | 45 | 136 | 38 | 35 mbar - 5 bar | 16 - 38 | 0,140 | 40 | 1280 |
| 616202 | 50 | UUE | 68 | 175 | 54 | 35 mbar - 5 bar | 38 - 91 | 0,350 | 20 | 640 |
| 616204 | 63 | UUE | 82 | 197 | 59 | 35 mbar - 5 bar | 58 - 140 | 0,560 | 12 | 384 |
| 616205 | 32 | A/D | 45 | 136 | 38 | 25 mbar - 1 bar | 10 - 14 | 0,140 | 40 | 1280 |
| 616207 | 50 | A/D | 68 | 175 | 54 | 25 mbar - 1 bar | 25 - 36 | 0,350 | 20 | 640 |
| 616209 | 63 | A/D | 82 | 197 | 59 | 25 mbar - 1 bar | 40 - 55 | 0,560 | 12 | 384 |
| 616339 | 32 | S | 45 | 136 | 38 | 200 mbar - 5 bar | 36 - 80 | 0,140 | 40 | 1280 |
| 616340 | 50 | S | 68 | 175 | 54 | 200 mbar - 5 bar | 110 - 240 | 0,350 | 20 | 640 |
| 616341 | 63 | S | 82 | 197 | 59 | 200 mbar - 5 bar | 180 - 400 | 0,560 | 12 | 384 |
| 617353 | 32 | SOU | 45 | 136 | 38 | 200 mbar - 5 bar | 36 - 80 | 0,140 | 40 | 1280 |
| 617354 | 63 | SOU | 82 | 197 | 59 | 200 mbar - 5 bar | 180 - 400 | 0,560 | 12 | 384 |
pmin - pmax: min. – max. Betriebsdruck, bzw. Eingangsdruck Pipelife Gas-Stop™.
VN: Nenndurchfluss in m3/h bei pmin bzw. pmax (Erdgas d = 0,6 bei 1013,25 mbar, 0°C).
Der Universaltyp Typ U deckt in optimierter Weise die praktischen Anforderungen an den Betriebsdruckbereich und die erforderliche Durchflussmenge ab. Typ U ist ohne, bzw. als Typ UUE mit Überströmöffnung lieferbar. Der Spezialtyp S ist für hohe Nenndurchflüsse vorgesehen und an die Durchflusskapazitäten handelsüblicher Druckregelgeräte angepasst.
Typ A/D, UUE, S: FRIASTOPP - Pipelife Gas-Stop™ mit Überströmeinrichtung
Überströmmengen
A/D: 30 l/h bei 100 mbar
UUE und S: 30 l/h bei 1 bar.
Typ U, SOU: FRIASTOPP - Pipelife Gas-Stop™ ohne Überströmeinrichtung
Leckrate: 3,0 l/h.
Andere Typen auf Anfrage.
FRIALEN-Sicherheitsfittings sind mit Rohren der SDR-Stufen 11 bis 17,6 schweißbar. Mindestwanddicke s min ≥ 3 mm. Andere SDR-Stufen auf Anfrage. Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt. Erteilte DVGW-Prüfzeichen: FRIALONG = DV-8601AU2248.
Pipelife Gas-StopTM nach DVGW G 5305-2 (01.10.2013) = DG-4360BP0060.
Einsatzbereich
Der Einbau von FRIASTOPP erfolgt für Gas-Hausanschlussleitungen nach DVGW G459-1-Beiblatt (12/03) für Betriebsdrücke von 25 mbar – 5 bar.
Der FRIASTOPP ist eine Sicherheitseinrichtung, die den Gasstrom im Falle eines Rohrschadens, z.B. verursacht durch Bagger- oder Bohrarbeiten, automatisch absperrt.
Der FRIASTOPP wird vorzugsweise in den Abzweig von der Haupt- in die Hausanschlussleitung, direkt nach der Druckanbohrarmatur eingesetzt.
Die Pipelife Gas-StopTM Typenauswahl erfolgt nach dem minimalen Betriebsdruck des Netzes und der verbraucherabhängigen, erforderlichen Durchflussleistung.
Der Universaltyp Typ U deckt in optimierter Weise die praktischen Anforderungen an den Betriebsdruckbereich und die erforderliche Durchflussmenge ab. Typ U ist ohne, bzw. als Typ UUE mit Überströmöffnung lieferbar.
Funktionsweise
(siehe auch Produktkatalog Pipelife Gas-Stop™ ”http://www.pipelife-gasstop.com)
Der FRIASTOPP schließt selbstständig bei einem definierten Gasdurchfluss, wie er typischerweise bei Beschädigungen der Gashausanschlussleitung auftritt. Die Unterbrechung des Gasflusses erfolgt unmittelbar und schlagartig. Die Typen A/D, UUE und S sind mit Überströmeinrichtung ausgestattet. Durch die Überströmmenge kann der Druck in der intakten Gasleitung wieder ansteigen, so dass der Gas-Stop selbstständig wieder öffnet.
Typ A/D, UUE und S: Pipelife Gas-StopTM mit Überströmeinrichtung:
Überströmmengen über 30 l/h erfordern nach DVGW-G459-1-B zusätzliche passive Sicherungsmaßnahmen im Gebäude.
Typ U ohne Überströmöffnung werden durch Aufbringen von Gegendruck (ca. Netzdruck) wieder geöffnet. Sie müssen zu diesem Zweck nicht zugänglich gemacht werden.
Verarbeitungshinweise
Der FRIASTOPP ist nach den Inbetriebnahme- und Installationshinweisen, die jedem FRIASTOPP beiliegen, zu verarbeiten.
Das Abdrücken der Gasstrecke mit dem FRIASTOPP ist bis zu 10 bar Luft bei geöffnetem Pipelife Gas-StopTM zulässig. Der Einsatznetzdruck des Bauteils ist am Typschild zu erkennen:
- violettes Typschild (Typ U) für 35 mbar bis 5 bar,
- blaues Typschild (Typ A/D) für 25 mbar bis 1 bar,
- rotes Typschild (Typ S) für 200 mbar bis 5 bar.
Der Einsatz dieses Bauteils sollte an der Hauptabsperreinrichtung des Hauses gekennzeichnet werden (entsprechendes Haftetikett bzw. ID-Card ist im Lieferumfang enthalten).
Die Schweißung des FRIASTOPP mit der PE-HD Hausanschlussleitung erfolgt durch FRIALEN Schweißen – dicht und längskraftschlüssig. Der Einbau wird nach den allgemeinen Montageanforderungen (siehe „Montageanleitung für FRIALEN Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225“) vorbereitet (Oxidhaut entfernen/reinigen).
Gute Gründe für den FRIASTOPP:
- Werksseitig gefertigte Kombination aus FRIALEN Langmuffe FRIALONG und Pipelife Gas-StopTM
- Die Verkürzung der Kaltzonen durch den integrierten Pipelife Gas-StopTM wird im Vergleich zur Standardmuffe kompensiert
- Jedes FRIASTOPP Bauteil wird werksseitig einer Funktionskontrolle unterworfen
- Die freiliegenden Heizwendel und die besonders breiten Schweißzonen ermöglichen eine optimale Wärmeübertragung
- Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
- Das Bauteil kann in allen Lagen eingebaut werden
- Jedes Bauteil ist mit eigener Seriennummer gekennzeichnet
- Das Typschild ist abzieh- und klebbar und kann direkt z.B. für Bauprotokolle verwendet werden
Der Pipelife Gas-StopTM:
- hat einen geringen Druckverlust
- ist weitgehend unempfindlich gegen Verschmutzungen im Gas
- ist aus Kunststoff, daher korrosionsfest und zukunftssicher
- hat sich bereits seit über 20 Jahren millionenfach in der Praxis bewährt
- Betriebsdruckerhöhungen bei Netzeignung jederzeit möglich
- unterliegt einer 100% Funktionsprüfung
- Universaltyp U: universelle Anwendung, einfache Lagerhaltung, keine Verwechslungsgefahr, geringer betrieblicher Schulungsaufwand
- ist einfach in der Anwendung
Spezialtyp S:
- ist für höhere Nenndurchflüsse geeignet
- ermöglicht eine optimierte Dimensionierung von Anschlussleitungen
- die Nenndurchflüsse entsprechen den Anforderungen handelsüblicher Druckregelgeräte
