FGR

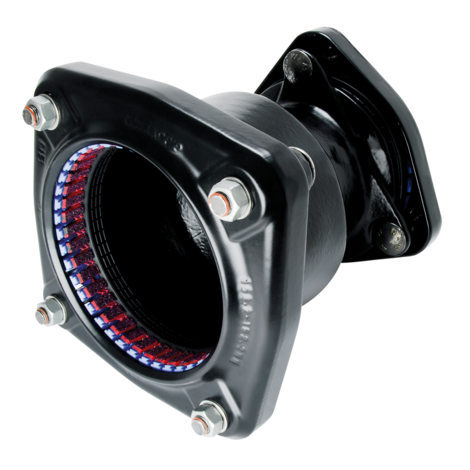

FRIAGRIP Reduzierkupplung (U-Stück)

Längskraftschlüssige Reduzierkupplung zur Anbindung von Rohren unterschiedlicher Materialien (Stahl, Guss, Duktil-Guss, Asbestzement, PVC, PE-HD/PEX) im Tiefbau.

  • Gehäuse und Folgering aus duktilem Gusseisen (EN-GS-450-10)
  • Korrosionsschutz Rilsan (min. 250 µm gem. GSK)
  • Ein Greifsystem für alle Rohrmaterialien: Haltesegment aus Acetal, Greifsegment aus Acetal, korundbeschichtet
  • Dichtungswerkstoff EPDM bzw. NBR
  • Durchmessertoleranz dimensionsabhängig bis max. 54 mm
  • Schrauben und Muttern aus Edelstahl
  • Abwinklung der Rohre von max. 8 Grad möglich

Hinweis:

Bei Anwendung auf PE-HD-/PEX-Rohren ist unsere Innenstützhülse SHVA erforderlich.

Bei der Anwendung auf AZ-Rohren kann die Längskraftschlüssigkeit nicht gewährleistet werden.

Zurück Datenblatt

Dichtung EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270

PFA /PN Wasser: bis DN 300 = 16 bar, größer DN 300 = 10 bar

Artikel DN d1 d2 B1 B2 L t1 min t1 max t2 min t2 max Gewicht
kg
VE PE
672401 32/40 36,0-46,0 43,5-63,5 153 168 226 65 95 65 95 4,600 5 90
672405 80/100 85,7-107,0 107,2-133,2 212 280 282 65 95 65 95 10,900 1 24
672407 100/125 107,2-133,2 132,2-160,2 280 305 306 90 125 90 115 14,600 1 12
672408 100/150 107,2-133,2 158,2-192,2 280 339 319 90 115 90 135 17,600 1 12
672409 125/150 132,2-160,2 158,2-192,2 305 339 319 90 115 90 135 18,000 1 12
672411 150/175 158,2-192,2 192,2-226,9 339 403 347 90 125 90 135 26,800 1 12
672413 175/200 192,2-226,9 218,1-256,0 403 432 347 125 155 125 165 34,300 1 8
672415 200/250 218,1-256,0 266,2-310,2 432 476 436 125 165 125 165 44,000 1 8
672417 250/300 266,2-310,2 315,0-356,0 476 524 524 125 165 125 200 57,900 1 4
672423 400/400+ 398,0-442,0 448,0-492,0 623 713 575 125 200 125 200 122,000 1 1
672427 500/500+ 498,0-552,0 558,0-608,0 803 860 595 140 215 140 215 156,000 1 1
672431 600/600+ 604,0-648,0 676,0-726,0 900 975 635 195 255 195 255 259,000 1 1

Dichtung NBR, DIN-EN 682 ​

MOP Gas: bis DN 400 = 5 bar

Sonstige Wasserqualitäten PFA /PN: bis DN 300 = 16 bar, größer DN 300 = 10 bar

Artikel DN d1 d2 B1 B2 L t1 min t1 max t2 min t2 max Gewicht
kg
VE PE
670401 32/40 36,0-46,0 43,5-63,5 153 168 226 65 95 65 95 4,600 5 90
670405 80/100 85,7-107,0 107,2-133,2 212 280 282 65 95 65 95 10,900 1 24
670407 100/125 107,2-133,2 132,2-160,2 280 305 306 90 125 90 115 14,600 1 12
670408 100/150 107,2-133,2 158,2-192,2 280 339 319 90 115 90 135 17,600 1 12
670409 125/150 132,2-160,2 158,2-192,2 305 339 319 90 115 90 135 18,000 1 12
670411 150/175 158,2-192,2 192,2-226,9 339 403 347 90 125 90 135 26,800 1 12
670413 175/200 192,2-226,9 218,1-256,0 403 432 347 125 155 125 165 34,300 1 8
670415 200/250 218,1-256,0 266,2-310,2 432 476 436 125 165 125 165 44,000 1 8
670417 250/300 266,2-310,2 315,0-356,0 476 524 524 125 165 125 200 57,900 1 4

DN 400 bis DN 600+ sind verfügbar mit EPDM-Dichtung und Einsatzbereich Wasser.

Einsatzbereiche

FRIAGRIP Reduzierkupplung FGR als längskraftschlüssiges Verbindungselement für Rohre aus unterschiedlichen Materialien (Stahl, Guss, Duktilguss, Faserzement**, PVC****, PE- HD***). Lieferbar von DN 32 bis DN 600+.

Die Spannbereiche sind bis DN 300 so ausgelegt, dass ein Bauteil auf allen Rohrmaterialien einer Nennweite eingesetzt werden kann. Bei Bauteilen > DN 300 ist der Rohraußendurchmesser zu beachten.

FRIAGRIP kann mit der NBR–Dichtung für die Medien Gas, Wasser und Abwasser, im Trinkwasserverteilungsnetz mit EPDM-Dichtung (DVGW-W270 [11.2007], KTW) eingesetzt werden. Schrauben und Muttern aus Edelstahl (V2A / V4A).

FRIAGRIP-Bauteile sind ausschließlich im Tiefbau einsetzbar!

Verarbeitungshinweise

Mit FRIAGRIP können längskraftschlüssige Verbindungen ohne Widerlager hergestellt werden (Ausnahme: Faserzement-Rohre).

Die Rohrenden sind nach den allgemeinen Montageanforderungen (siehe Montageanleitung FRIAGRIP) vorzubereiten. Die Einstecktiefen tmin./tmax. sind unbedingt einzuhalten.

*Wasser: ≤ DN 300 PN 16, > DN 300 PN 10 / Gas: ≤ DN 400 PN 5. Die Angaben auf dem Typenschild sind zu beachten!

** Bei Faserzementrohren kann die Längskraftschlüssigkeit nicht gewährleistet werden

*** Bei der Anwendung mit PE–HD/PEX Rohren ist die FRIAGRIP Stützhülse (Typ FRIATEC Mod. SHVA, s. jeweils aktuelle FRIAGRIP Preisliste) zu verwenden (siehe FRIAGRIP Info Nr. HI409).

**** Bei der Anwendung auf PVC-Gas-Rohren siehe FRIAGRIP Info Nr. HI410. Bei PVC-Rohren mit Wandstärken < DIN 8061/62 - PN10 ist die FRIAGRIP Stützhülse (Typ FRIATEC Mod. SHVA, s. jeweils aktuelle FRIAGRIP Preisliste) zu verwenden

Bei der Anwendung auf Edelstahlrohren siehe FRIAGRIP Information Nr. HI420.

Gute Gründe für FRIAGRIP

  • Tiefbau- und Einbindungsarbeiten reduzieren sich auf ein Minimum (keine Widerlager bei Richtungsänderungen erforderlich)

  • Die Bauteile werden werksseitig vormontiert geliefert, somit keine Umbau- und Auswechselarbeiten vor Ort erforderlich

  • Ein Dichtungspaket und ein Greifsegment für die Rohrmaterialien Stahl, Guss, Duktilguss, Faserzement, PVC, PE-HD/PEX

  • Dicht- und Greifsystem arbeiten unabhängig voneinander. Somit ist bei dynamischer Axialbelastung eine sichere Abdichtung gewährleistet

  • Das Waffelprofil der Dichtung bildet auf der Rohroberfläche Dichtungskammern, die die sichere Abdichtung auf rauen Rohroberflächen unterstützen

  • Abwinklung der Rohre bis 8° (Kupplung) bzw. 4° (Flanschadapter). Bei Rohrbrüchen kann durch den Einbau zweier Kupplungen ein Achsversatz ausgeglichen werden. Die Kupplungen wirken wie ein Gelenk und halten die Rohrleitung spannungsfrei

  • Einfache Montage mit handelsüblichen Werkzeugen

  • Ein Drehmoment für alle Rohrwerkstoffe

  • Ein mehrmaliges Überprüfen des Anzugsdrehmomentes der Schrauben ist nicht erforderlich

  • Der Toleranzbereich von bis zu 54 mm ermöglicht die Verbindung unterschiedlicher Rohrmaterialien mit einem Bauteil. Geringere Lagerhaltung bei Versorgern und Handel
