FGDK

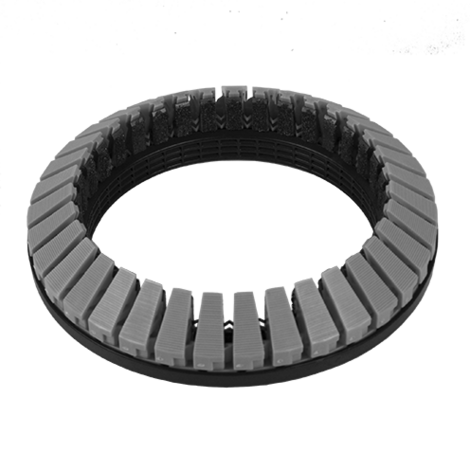

FRIAGRIP Dichtsystem komplett

Komplettes Dichtsystem für FRIAGRIP Formstücke bestehend aus:

  • Dichtung aus EPDM bzw. NBR
  • Haltesegmente Acetal
  • Greifsegmente aus Acetal, korundbeschichtet

Hinweis:

Bei mehrmaliger Verwendung eines Bauteiles ist für jede Anwendung ein neues Dichtsystem erforderlich.

Zurück Datenblatt
FRIAGRIP Dichtsystem komplett

Dichtung EPDM, DIN-EN 681-1 / KTW, W270

Dichtung EPDM, DIN-EN 681-1 / KTW, W270

Artikel d DN PN Gewicht
kg
VE
672900 36,0-46,0 32 16 0,500 1
672901 43,5-63,5 40 16 0,500 1
672902 48,0-71,0 50 16 0,500 1
672903 63,0-83,7 65 16 0,500 1
672905 85,7-107,0 80 16 0,500 1
672907 107,2-133,2 100 16 1,100 1
672909 132,2-160,2 125 16 1,300 1
672911 158,2-192,2 150 16 1,500 1
672913 192,2-226,9 175 10 1,800 1
672915 218,1-256,0 200 10 2,050 1
672917 266,2-310,2 250 10 2,350 1
672919 315,0-356,0 300 10 2,700 1
672921 352,2-396,0 350 10 2,700 1
672923 398,2-442,0 400 10 3,000 1
672925 448,0-492,0 400+ - 6,000 1
672927 498,0-552,0 500 - 6,000 1
672929 558,0-608,0 500+ - 6,000 1
672931 604,0-648,0 600 - 13,000 1
672933 676,0-726,0 600+ - 15,000 1

Dichtung NBR, DIN-EN 682

Dichtung NBR, DIN-EN 682

Artikel d DN PN Gewicht
kg
VE
670900 36,0-46,0 32 16 0,500 1
670901 43,5-63,5 40 16 0,500 1
670902 48,0-71,0 50 16 0,500 1
670903 63,0-83,7 65 16 0,500 1
670905 85,7-107,0 80 16
