FGPA

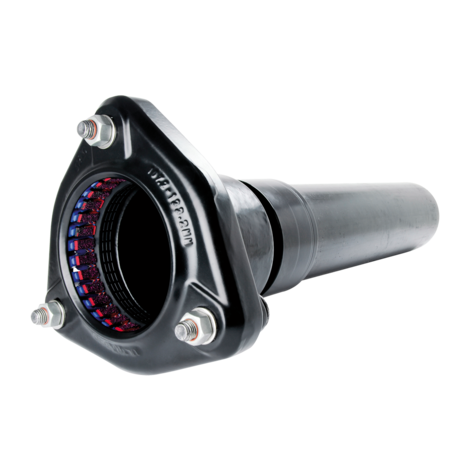

FRIAGRIP PE-Adapter

Längskraftschlüssiger Übergangsadapter auf Anschweißende aus PE100 SDR11 zur Anbindung von Rohren unterschiedlicher Materialien (Stahl, Guss, Duktil-Guss, Asbestzement, PVC, PE-HD/PEX) im Tiefbau.

  • Gehäuse und Folgering aus duktilem Gusseisen (EN-GS-450-10)
  • Korrosionsschutz Rilsan (min. 250 µm gem. GSK)
  • Ein Greifsystem für alle Rohrmaterialien: Haltesegment aus Acetal, Greifsegment aus Acetal, korundbeschichtet
  • Dichtungswerkstoff EPDM bzw. NBR
  • Durchmessertoleranz dimensionsabhängig bis max. 38 mm
  • Schrauben und Muttern aus Edelstahl
  • Abwinklung der Rohre von max. 4 Grad möglich

Hinweis:

Bei Anwendung auf PE-HD-/PEX-Rohren ist unsere Innenstützhülse SHVA erforderlich.

Bei der Anwendung auf AZ-Rohren kann die Längskraftschlüssigkeit nicht gewährleistet werden.

Zurück Datenblatt

Dichtung EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270 PFA /PN Wasser: bis DN 300 = 16 bar, größer DN 300 = 10 bar

Dichtung EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270

PFA /PN Wasser: bis DN 300 = 16 bar, größer DN 300 = 10 bar

Artikel DN d1 d2 L L1 t min t max Gewicht
kg
VE PE
673005 80 85,7-107,0 90 662 496 65 95 6,800 1 24
673007 100 107,2-133,2 110 685 496 90 115 12,000 1 12
673008 100 107,2-133,2 125 678 496 90 115 12,700 1 12
673009 125 132,2-160,2 110 704 496 90 115 13,500 1 12
673010 125 132,2-160,2 125 698 496 90 115 14,200 1 12
673011 150 158,2-192,2 160 707 496 90 125 20,600 1 8
673012 150 158,2-192,2 180 704 496 90 125 23,800 1 6
673015 200 218,1-256,0 225 728 496 125 165 32,000 1 4

Dichtung NBR, DIN-EN 682 ​MOP Gas: bis DN 400 = 5 barSonstige Wasserqualitäten PFA /PN: bis DN 300 = 16 bar, größer DN 300 = 10 bar

Dichtung NBR, DIN-EN 682 ​

MOP Gas: bis DN 400 = 5 bar

Sonstige Wasserqualitäten PFA /PN: bis DN 300 = 16 bar, größer DN 300 = 10 bar

Artikel DN d1 d2 L L1 t min t max Gewicht
kg
VE PE
671005 80 85,7-107,0 90 662 496 65 95 6,800 1 24
671007 100 107,2-133,2 110 685 496 90 115 12,000 1 12
671008 100 107,2-133,2 125 678 496 90 115 12,700 1 12
671009 125 132,2-160,2 110 704 496 90 115 13,500 1 12
671010 125 132,2-160,2 125 698 496 90 115 14,200 1 12
671011 150 158,2-192,2 160 707 496 90 125 20,600 1 8
671012 150 158,2-192,2 180 704 496 90 125 23,800 1 6
671015 200 218,1-256,0 225 728 496 125 165 32,000 1 4

Einsatzbereiche

FRIAGRIP PE-Adapter FGPA als längskraftschlüssiges Verbindungselement für Rohre aus unterschiedlichen Materialien (Stahl, Guss, Duktilguss, Faserzement**, PVC****, PE- HD***). Lieferbar von DN 80 bis DN 200.

Die Spannbereiche sind so ausgelegt, dass ein Bauteil auf allen Rohrmaterialien einer Nennweite eingesetzt werden kann.

Anschweißende PE100, SDR 11.

FRIAGRIP kann mit der NBR–Dichtung für die Medien Gas, Wasser und Abwasser, im Trinkwasserverteilungsnetz mit EPDM-Dichtung (DVGW-W270 [11.2007], KTW) eingesetzt werden. Schrauben und Muttern aus Edelstahl (V2A / V4A).

FRIAGRIP-Bauteile sind ausschließlich im Tiefbau einsetzbar!

Verarbeitungshinweise

Mit FRIAGRIP können längskraftschlüssige Verbindungen ohne Widerlager hergestellt werden (Ausnahme: Faserzement-Rohre).

Die Rohrenden sind nach den allgemeinen Montageanforderungen (siehe Montageanleitung FRIAGRIP) vorzubereiten. Die Einstecktiefen tmin./tmax. sind unbedingt einzuhalten.

* längskraftschlüssig Wasser: ≤ DN 300 PN 16, > DN 300 PN 10 / längskraftschlüssig Gas: ≤ DN 400 PN 5. Die Angaben auf dem Typenschild sind zu beachten!

** Bei Faserzementrohren kann die Längskraftschlüssigkeit nicht gewährleistet werden (siehe FRIAGRIP Info Nr. HI428).

*** Bei der Anwendung mit PE–HD/PEX Rohren ist die FRIAGRIP Stützhülse (Typ FRIATEC Mod. SHVA, s. jeweils aktuelle FRIAGRIP Preisliste) zu verwenden (siehe FRIAGRIP Info Nr. HI409).

**** Bei der Anwendung auf PVC-Gas-Rohren siehe FRIAGRIP Info Nr. HI410. Bei PVC-Rohren mit Wandstärken < DIN 8061/62 - PN 10 ist die FRIAGRIP Stützhülse (Typ FRIATEC Mod. SHVA, s. jeweils aktuelle FRIAGRIP Preisliste) zu verwenden (siehe FRIAGRIP Info Nr. HI409).

Bei der Anwendung auf Edelstahlrohren siehe FRIAGRIP Information Nr. HI420.

Gute Gründe für FRIAGRIP

  • Tiefbau- und Einbindungsarbeiten reduzieren sich auf ein Minimum (keine Widerlager bei Richtungsänderungen erforderlich)

  • Die Bauteile werden werksseitig vormontiert geliefert, somit keine Umbau- und Auswechselarbeiten vor Ort erforderlich

  • Ein Dichtungspaket und ein Greifsegment für die Rohrmaterialien Stahl, Guss, Duktilguss, Faserzement, PVC, PE-HD/PEX

  • Dicht- und Greifsystem arbeiten unabhängig voneinander. Somit ist bei dynamischer Axialbelastung eine sichere Abdichtung gewährleistet

  • Das Waffelprofil der Dichtung bildet auf der Rohroberfläche Dichtungskammern, die die sichere Abdichtung auf rauen Rohroberflächen unterstützen

  • Abwinklung der Rohre bis 8° (Kupplung) bzw. 4° (Flanschadapter). Bei Rohrbrüchen kann durch den Einbau zweier Kupplungen ein Achsversatz ausgeglichen werden. Die Kupplungen wirken wie ein Gelenk und halten die Rohrleitung spannungsfrei

  • Einfache Montage mit handelsüblichen Werkzeugen

  • Ein Drehmoment für alle Rohrwerkstoffe

  • Ein mehrmaliges Überprüfen des Anzugsdrehmomentes der Schrauben ist nicht erforderlich

  • Der Toleranzbereich von bis zu 54 mm ermöglicht die Verbindung unterschiedlicher Rohrmaterialien mit einem Bauteil. Geringere Lagerhaltung bei Versorgern und Handel
