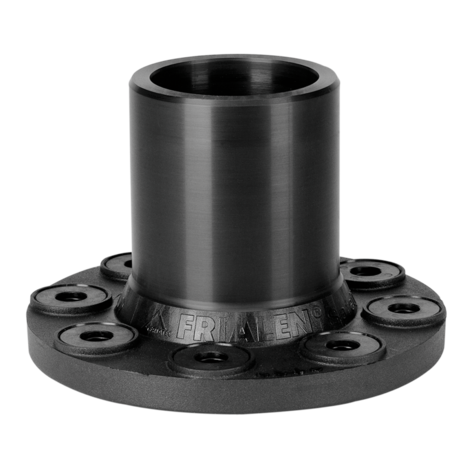

Einschweißflansch (Stutzenfitting)
Einschweißbund und Flansch EFL
- Wasser und Gas
- Maximaler Druck: Wasser 16 bar, Gas 10 bar
- Material: PE 100 und Metallinsert
Hinweis:
Metallinsert im Flansch zur Verhinderung von Kaltfließverhalten.
Einschweißseite zur Verarbeitung mit FRIALEN Muffen MB oder UB.
Wir empfehlen GST-Dichtungen.
Beachten Sie die Schraubenanzugsmomente nach Angabe des Dichtungsherstellers, bzw. DVS.
Zusätzliche Unterlegscheiben sind notwendig.
PE 100 SDR 11
Maximal zulässiger Betriebsdruck 16 bar (Wasser)/10 bar (Gas)
Artikel | d/DN | b | D | dk | di | Ø k | L | s | t | Lochzahl | Gewicht kg |
VE | PE | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
615417 | 63/50 | 23 | 169 | 17 | 51 | 125 | 105 | 5,8 | 53 | 4 | 1,500 | 5 | 250 | |
615418 | 90/80 | 25 | 204 | 17 | 72 | 160 | 130 | 8,2 | 71 | 8 | 2,540 | 5 | 160 | |
615419 | 110/100 | 27 | 224 | 17 | 87 | 180 | 150 | 10 | 83 | 8 | 3,310 | 3 | 96 | |
615605 | 125/100 | 30 | 224 | 17 | 101 | 180 | 160 | 11,4 | 85 | 8 | 3,280 | 2 | 64 | |
615421 | 160/150 | 29 | 288 | 21 | 127 | 240 | 190 | 14,6 | 120 | 8 | 6,140 | 2 | 36 | |
615927 | 180/150 | 31 | 288 | 21 | 123 | 240 | 200 | 16,4 | 120 | 8 | 6,660 | 2 | 36 | |
1 | 615607 | 225/200 | 31 | 343 | 21 | 180 | 295 | 225 | 20,4 | 120 | 8 | 9,100 | 1 | 27 |
Einsatzbereiche
Der FRIALEN-Einschweißflansch EFL wird für den Übergang aus PE-HD auf einen anderen Werkstoff oder Armaturen bis PN 16 eingesetzt. EFL d63-180 Flanschbohrung für PN 10 und PN 16. EFL d225/DN 200 ist nur in der Ausführung mit Lochkreis PN 10 verfügbar.
Verarbeitungshinweise
Der Einschweißflansch wird nur in drucklosem Zustand eingebaut. Die Vorbereitungen für das FRIALEN-Schweißen am Vorschweißbund (Einstecktiefe markieren, Oxidhaut entfernen, reinigen, etc.) sind der FRIALEN-Montageanleitung zu entnehmen.
Für Lochkreisdurchmesser, Abmessungen und Anzahl der Schrauben gilt DIN EN 1092-1. Zusätzliche Unterlegscheiben sind notwendig.
Alle handelsüblichen Profil- und Flachdichtungen können verwendet werden. Die Schraubenanzugsmomente des Dichtungsherstellers sind zu beachten. Wir empfehlen Profildichtungen des Typs G-St.
Gute Gründe für den FRIALEN-Einschweißflansch EFL:
- Vorschweißbund und Flansch sind ein Bauteil, sie bilden eine homogene Einheit.
- Das beim Werkstoff PE-HD bekannte „Kalt-Fließverhalten“ wird durch die konstruktive Gestaltung vermieden.
- Solide Konstruktion, Flansch ausreisssicher im PE-Formstück integriert.
