DAA

Druckanbohrarmatur RED SNAP, SDR 11

Druckanbohrarmatur DAA SDR 11

  • Gas, Wasser und H2
  • Maximaler Druck: Gas 10 bar, Wasser 16 bar
  • Material: PE 100
  • Schnellspannmechanismus (RED SNAP):
    • Einfache und fehlerfreie Montage
    • Mehr Qualität und hohe Sicherheit
    • 50 % der Installationszeit einsparen
  • Integrierter Bohrer mit oberem und unterem Anschlag
  • Verschlussstopfen mit innendichtendem O-Ring
  • Safety Technology
  • DVGW-Prüfzeichen: DV-6611CS0007

Hinweis:

Bei der Anwendung von 100 % Wasserstoff (H2) muss die Druckanbohrarmatur DAA mit einer Verschlusskappe DK (Best.Nr. 612310) verbaut werden.

Wir empfehlen vorsorglich bei allen Neuverbauten DAA zusätzlich eine Kappe DK zu verwenden.

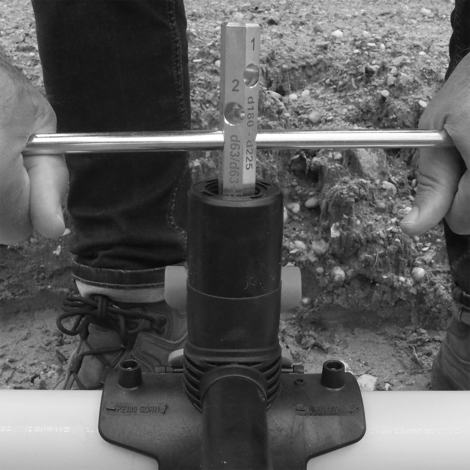

Der Betätigungsschlüssel FWSS SW 17 (Best.Nr. 613246) muss für alle Dimensionen verwenden werden.

Alle Abgänge (d2) mit den Nennweiten 40 und 50 sind immer Lösungen mit einer Reduziermuffe MR.

Sonderanwendung Druckprobe:

Für die Druckanbohrarmatur ist ein Druckprobenadapter (Best.-Nr. 613597) erhältlich.

Zurück Datenblatt
Druckanbohrarmatur RED SNAP, SDR 11
Druckanbohrarmatur RED SNAP, SDR 11
Druckanbohrarmatur RED SNAP, SDR 11
Druckanbohrarmatur RED SNAP, SDR 11
Druckanbohrarmatur RED SNAP, SDR 11
Druckanbohrarmatur RED SNAP, SDR 11
Druckanbohrarmatur RED SNAP, SDR 11
Druckanbohrarmatur RED SNAP, SDR 11

PE 100 SDR 11

Maximal zulässiger Betriebsdruck 16 bar (Wasser) / 10 bar (Gas)

Artikel d1 d2 d3 B1 B2 L t1 t2 z1 z2 z3 Anbohr
Ø da		 Gewicht
kg		 VE PE
612630 40 20 50 85 136 120 50 66 32 105 8 25 0,370 30 240
616473 40 25 50 85 136 120 50 83 32 122 8 25 0,380 30 240
616474 40 32 50 85 136 120 50 86 32 125 8 25 0,385 30 240
616475 50 20 50 95 136 120 50 66 37 108 8 25 0,385 28 224
612702 50 25 50 95 136 120 50 83 37 125 8 25 0,390 28 224
615080 50 32 50 95 136 120 50 86 37 128 8 25 0,400 28 224
612631 63 20 50 108 146 130 50 66 51 100 10 25 0,450 20 160
612633 63 25 50 108 146 130 50 83 51 118 10 25 0,460 20 160
612632 63 32 50 108 146 130 50 86 51 123 10 25 0,465 20 160
616472 63 40 50 108 146 160 50 115 51 165 10 30 0,855 16 128
616334 63 63 50 108 146 160 50 115 51 165 10 30 0,635 16 128
616482 75 32 50 120 146 130 50 86 57 126 10 25 0,485 24 192
616483 90 20 50 137 170 160 50 66 66 106 10 30 0,600 14 112
616484 90 25 50 137 170 160 50 83 66 123 10 30 0,610 14 112
612634 90 32 50 137 170 160 50 86 66 126 10 30 0,615 14 112
615656 90 40 50 137 170 160 50 115 66 168 10 30 0,950 14 112
616476 90 50 50 137 170 160 50 115 66 168 10 30 0,960 14 112
612701 90 63 50 137 170 160 50 115 66 168 10 30 0,730 14 112
616487 110 20 50 152 170 160 50 66 76 111 10 30 0,620 14 112
616488 110 25 50 152 170 160 50 83 76 128 10 30 0,625 14 112
612637 110 32 50 152 170 160 50 86 76 134 10 30 0,630 14 112
615662 110 40 50 152 170 160 50 115 76 175 10 30 1,000 14 112
616477 110 50 50 152 170 160 50 115 76 175 10 30 1,010 14 112
612624 110 63 50 152 170 160 50 115 76 175 10 30 0,780 14 112
616491 125 20 50 167 170 160 50 66 83 111 10 30 0,650 12 96
616492 125 25 50 167 170 160 50 83 83 131 10 30 0,655 12 96
612649 125 32 50 167 170 160 50 86 83 138 10 30 0,670 12 96
615668 125 40 50 167 170 160 50 115 83 180 10 30 1,020 12 96
616478 125 50 50 167 170 160 50 115 83 180 10 30 1,030 12 96
612309 125 63 50 167 170 160 50 115 83 180 10 30 0,800 12 96
616495 140 32 50 170 170 160 50 86 91 141 10 30 0,700 12 96
616496 140 63 50 170 170 160 50 115 91 185 10 30 0,830 12 96
616497 160 20 50 195 186 160 50 66 106 108 10 30 0,730 10 80
616498 160 25 50 195 186 160 50 83 106 128 10 30 0,735 10 80
612641 160 32 50 195 186 160 50 86 106 137 10 30 0,745 10 80
615675 160 40 50 195 186 160 50 115 106 185 10 30 1,095 10 80
616480 160 50 50 195 186 160 50 115 106 185 10 30 1,105 10 80
612650 160 63 50 195 186 160 50 115 106 185 10 30 0,875 10 80
616501 180 20 50 203 186 190 50 66 116 110 10 30 0,785 10 80
616502 180 25 50 203 186 190 50 83 116 132 10 30 0,790 10 80
612651 180 32 50 203 186 190 50 86 116 141 10 30 0,790 10 80
616481 180 50 50 203 186 190 50 115 116 188 10 30 1,170 10 80
612652 180 63 50 203 186 190 50 115 116 188 10 30 0,940 10 80
612654 200 32 50 205 186 190 50 86 126 144 10 30 0,810 8 64
612659 200 63 50 205 186 190 50 115 126 190 10 30 0,950 8 64
612657 225 32 50 214 186 190 50 86 138 146 10 30 0,835 8 64
616486 225 50 50 214 186 190 50 115 138 197 10 30 1,210 8 64
612655 225 63 50 214 186 190 50 115 138 197 10 30 0,980 8 64

FRIALEN-Druckanbohrarmaturen d 40 sind für Rohre der SDR-Stufe 11 und ≥ d 50 für Rohre der SDR-Stufen 11 bis 17.6 anwendbar. Verarbeitung anderer SDR-Stufen auf Anfrage. Bitte beachten Sie die verbindlichen Kennzeichnungen direkt am Produkt.

Erteiltes DVGW-Prüfzeichen: DV-6611CS0007

Einsatzbereiche

Die FRIALEN-Druckanbohrarmaturen DAA werden als Abzweig-Armaturen eingesetzt und können auf drucklose oder unter Betriebsdruck stehende Leitungen aufgeschweißt werden.

Der Abgangsstutzen d 63 wird durch eine beigelegte Reduziermuffe auf die Hausanschlussnennweite d 40 oder d 50 reduziert.

Verarbeitungshinweise

Die Schweißung der PE-HD Verteilerleitung und der PE-HD Hausanschlussleitung mit der FRIALEN-Druckanbohrarmatur erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.

Der Sattel und der Abgangsstutzen werden nach den allgemeinen Montageanforderungen (siehe „Montageanleitung“ für FRIALEN-Sicherheitsfittings für Hausanschluss- und Verteilerleitungen bis d 225) vorbereitet (Oxidhaut entfernen/ reinigen).

Die Montage der FRIALEN-Druckanbohrarmatur DAA auf die PE-HD Verteilerleitung erfolgt auch bei ovalisierten oder unter Betriebsdruck expandierten PE-Rohren dank des innovativen und patentierten Aufspannmechanismus ohne Werkzeug schnell und verarbeitungssicher.

Gute Gründe für die FRIALEN-Druckanbohrarmaturen DAA:

  • Kompakte Konstruktion

  • Einfache und zuverlässige Montage ohne Werkzeug dank patentiertem Schnellspannhebel

  • Elastische Unterschelle deckt sicher Rohrtoleranzen ab und sorgt stets für optimalen, gleich­mäßigen Schmelzedruckaufbau bei der Schweißung

  • Montage ohne Spezialwerkzeug

  • Druckanbohrarmatur ist eine Einheit ohne verlierbare Teile

  • Nur ein Universalschlüssel SW17 für die Anbohrung und die Stopfenmontage

  • Spanloses Anbohren

  • Leckagefreies Anbohren unter Betriebsdruck

  • Geringer Kraftaufwand beim Anbohren

  • Sicherer Sitz des ausgestanzten Rohrstücks im Bohrer

  • Solide Führung des Bohrers während der Anbohrung auch bei großen Rohrwanddicken und tiefen Temperaturen

  • Fester oberer und unterer Anschlag für Bohrer, mit integrierter Überdrehsicherung

  • Breite Schweißzone

  • Dom der Armatur nach dem Anbohren mit Verschlusskappe FRIALEN K zugriffssicher schweißbar

  • Länge des Abgangsstutzens für zwei Schweißungen bemessen

  • Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)

  • Einfache Einlesbarkeit beider Barcodes durch exponierte Position am Schnellspannhebel mit Lesestift oder Barcode-Scanner
