PMM

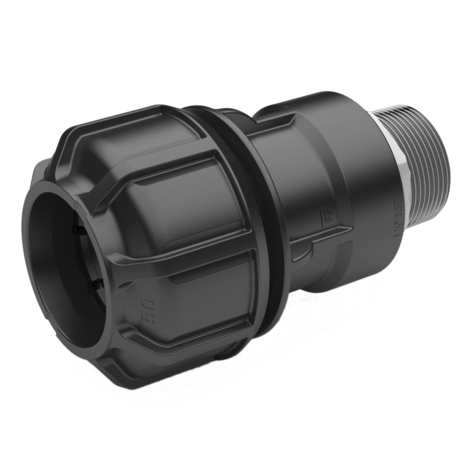

Anschlussverschraubung mit konischem Außengewinde aus Messing

Klemmfitting aus PP zur längskraftschlüssigen Verbindung von PE-Rohren im Wasserbereich

  • Geringe Einsteckkräfte durch dynamisch aktiviertes Dichtsystem
  • Kein Anfasen des Rohrendes notwendig
  • Dichtung EPDM, DIN EN 681-1 / KTW
  • Überwurfmutter ≤ d 63 aus Acetal
  • Konisches Außengewinde aus PP
Zurück Datenblatt

PFA/PN Wasser = 16 bar

Artikel d R D L s t Gewicht
kg
VE PE
69222180 20 1/2" 47 89 - - 0,133 50 -
69223280 25 3/4" 55 103 - - 0,210 40 -
69224280 32 3/4" 67 112 - - 0,264 25 -
69224380 32 1" 67 127 22 24 0,195 50 900
69224480 32 1 1/4" 67 130 22 27 0,189 38 684
69224580 32 1 1/2" 67 130 - - 0,192 25 450
69225380 40 1" 81 135 28 24 0,276 25 450
69225480 40 1 1/4" 82 134 28 27 0,281 30 540
69225580 40 1 1/2" 94 155 - - 0,285 25 450
69226480 50 1 1/4" 109 170 - - 0,370 23 414
69226580 50 1 1/2" 82 135 30 27 0,374 18 324
69227680 63 2" 110 140 36 31 0,532 9 162

Downloads

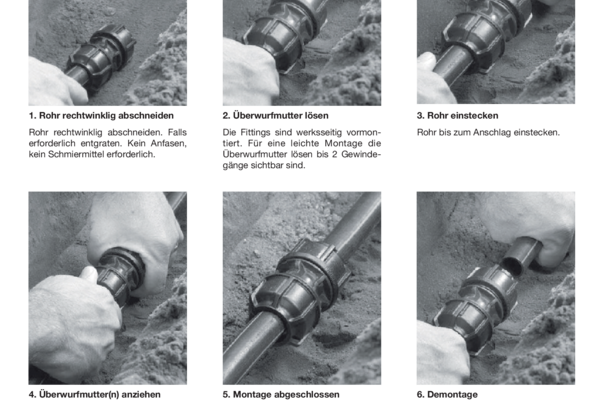

Magnum 3G Montageanleitung
1.1 MB, PDF get_app
