Rohrkupplung zugfest
STRAUB-GRIP

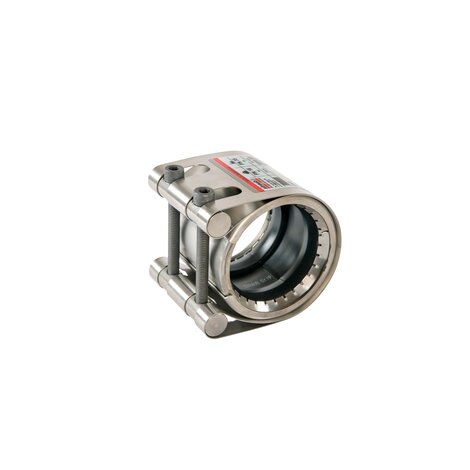

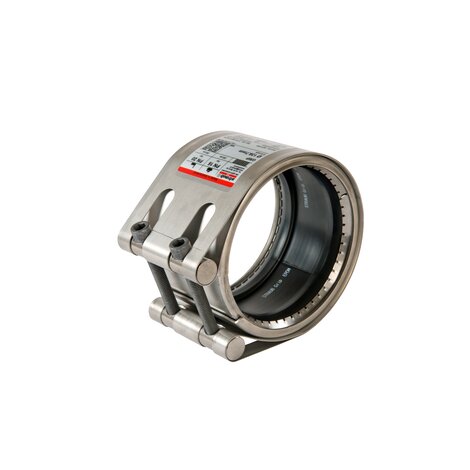

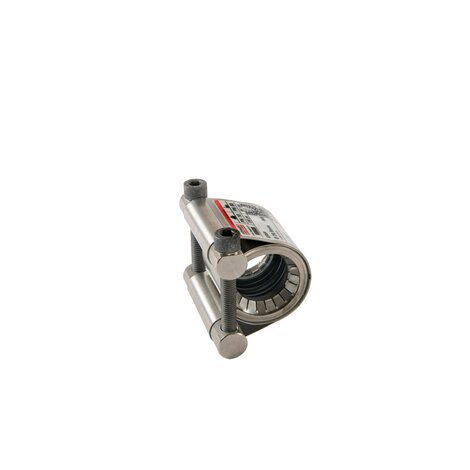

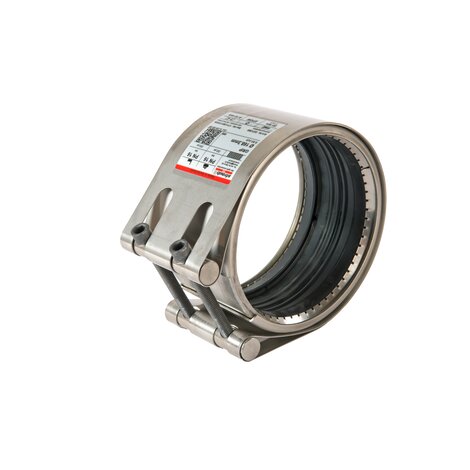

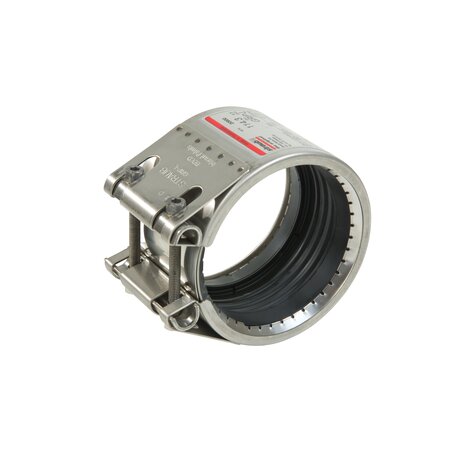

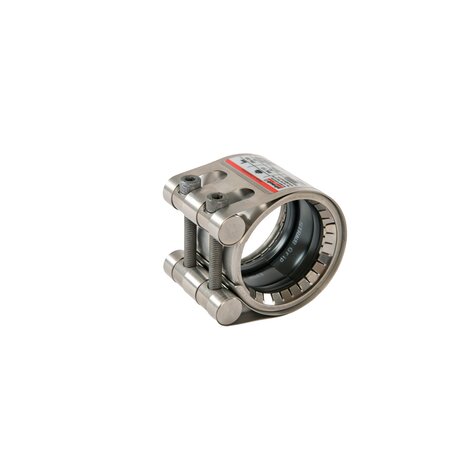

STRAUB-GRIP Rohrkupplungen sind axial zugfeste Rohrverbindungen für alle metallischen Rohre und starren Kunststoffrohre.
Durch die universelle Verbindungsösung bieten sich unzählige Anwendungsmöglichkeiten auf nahezu allen Rohrsystemen an. Die Installation erfolgt auf glattendigen Rohren, ohne jegliche Rohrendenbearbeitung.
Die kompakte Bauweise erlaubt Leitungsführungen auf engstem Raum. Unerwartete Nebenspannungen, sowie sich bauseits ergebende Ungenauigkeiten bei der Rohrführung, werden aufgrund der flexiblen Bauweise von den Kupplungen aufgenommen. Dies erlaubt eine einfache und schnelle Installation, was spürbare Kostenersparnisse zur Folge hat.
GRIP ø 21.3 - 48.3 mm
| Artikel | Name | product.detail.attribute.smallTitel | product.detail.attribute.generalInformation | product.detail.attribute.parts1Description | product.detail.attribute.parts1Table | product.detail.attribute.parts2Table | AD [mm] | B [mm] | C [mm] | DV [mm] | X [mm] | R ohne Bandeinlage [mm] | R mit Bandeinlage [mm] | Anzugsmoment [Nm] | SW [mm] | Gewinde Metrisch | PN Industrie [bar] | Spannbereich [mm] | PN Schiffbau [bar] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 21.3 | 46.5 / 75 | 18 | 43 | 56 | 5 | 5 - 10 | 10 | 5 | 6 | 36 | 21.0 - 21.6 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 25 | 46.5 / 75 | 18 | 41 | 53 | 5 | 5 - 10 | 10 | 6 | 8 | 64 | 24.5 - 25.5 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 26.9 | 46.5 / 75 | 18 | 44 | 56 | 5 | 5 - 10 | 10 | 6 | 8 | 58 | 26.4 - 27.4 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 28 | 46.5 / 75 | 18 | 45 | 57 | 5 | 5 - 10 | 10 | 6 | 8 | 50 | 27.5 - 28.5 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 30 | 46.5 / 75 | 18 | 47 | 60 | 5 | 5 - 10 | 10 | 6 | 8 | 42 | 29.5 - 30.5 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 33.7 | 46.5 / 75 | 18 | 51 | 65 | 5 | 5 - 10 | 10 | 6 | 8 | 39 | 33.2 - 34.2 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 35 | 46.5 / 75 | 18 | 52 | 66 | 5 | 5 - 10 | 12 | 6 | 8 | 37 | 34.5 - 35.5 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 38 | 46.5 / 75 | 18 | 55 | 69 | 5 | 5 - 10 | 12 | 6 | 8 | 36 | 37.5 - 38.5 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 40 | 46.5 / 75 | 18 | 57 | 71 | 5 | 5 - 10 | 12 | 6 | 8 | 35 | 39.5 - 40.5 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 42.4 | 46.5 / 75 | 18 | 60 | 74 | 5 | 5 - 10 | 12 | 6 | 8 | 33 | 41.9 - 42.9 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 44.5 | 46.5 / 75 | 18 | 62 | 76 | 5 | 5 - 10 | 12 | 6 | 8 | 30 | 44.0 - 45.0 | 16 |
| - | GRIP ø 21.3 - 48.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 48.3 | 46.5 / 75 | 18 | 65 | 81 | 5 | 5 - 10 | 12 | 6 | 8 | 28 | 47.8 - 48.8 | 16 |
Hinweise:
- Montageanleitung beachten
- Nach DIN 86128
- PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen
- Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.)
- PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau)
- Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung
- Bandeinlagen sind optionales Zubehör
- Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage
- Montageanleitung beachten
- Nach DIN 86128
- PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen
- Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.)
- PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau)
- Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung
- Bandeinlagen sind optionales Zubehör
- Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage
GRIP ø 54.0 - 168.3 mm
| Artikel | Name | product.detail.attribute.smallTitel | product.detail.attribute.generalInformation | product.detail.attribute.parts1Description | product.detail.attribute.parts1Table | product.detail.attribute.parts2Table | AD [mm] | B [mm] | C [mm] | DV [mm] | X [mm] | R ohne Bandeinlage [mm] | R mit Bandeinlage [mm] | Anzugsmoment [Nm] | SW [mm] | Gewinde Metrisch | PN Industrie [bar] | Spannbereich [mm] | PN Schiffbau [bar] |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 54 | 65 | 24 | 71 | 87 | 5 | 5 - 15 | 15 | 6 | 8 | 24 | 53.5 - 54.5 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 57 | 65 | 24 | 74 | 90 | 5 | 5 - 15 | 15 | 6 | 8 | 23 | 56.4 - 57.6 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 60.3 | 65 | 24 | 77 | 93 | 5 | 5 - 15 | 15 | 6 | 8 | 23 | 59.7 - 60.9 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 63 | 65 | 24 | 80 | 96 | 5 | 5 - 15 | 15 | 6 | 8 | 23 | 62.4 - 63.6 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 66.6 | 65 | 24 | 84 | 100 | 5 | 5 - 15 | 15 | 6 | 8 | 22 | 64.9 - 67.3 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 70 | 65 | 24 | 87 | 104 | 5 | 5 - 15 | 15 | 6 | 8 | 22 | 68.9 - 70.7 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 73 | 65 | 24 | 90 | 107 | 5 | 5 - 15 | 15 | 6 | 8 | 21 | 72.3 - 73.7 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 76.1 | 100 | 40 | 100 | 122 | 5 - 10 | 5 - 25 | 20 | 8 | 10 | 35 | 75.3 - 76.9 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 79.5 | 100 | 40 | 103 | 125 | 5 - 10 | 5 - 25 | 20 | 8 | 10 | 32 | 78.7 - 80.3 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 84 | 100 | 40 | 107 | 130 | 5 - 10 | 5 - 25 | 20 | 8 | 10 | 29 | 83.2 - 84.8 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 88.9 | 100 | 40 | 112 | 134 | 5 - 10 | 5 - 25 | 20 | 8 | 10 | 26 | 88.0 - 89.8 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 95 | 100 | 40 | 117 | 139 | 5 - 10 | 5 - 25 | 25 | 8 | 10 | 24 | 94.0 - 96.0 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 98 | 100 | 40 | 121 | 143 | 5 - 10 | 5 - 25 | 35 | 8 | 10 | 24 | 97.0 - 99.0 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 100.6 | 100 | 40 | 124 | 146 | 5 - 10 | 5 - 25 | 25 | 8 | 10 | 23 | 99.6 - 101.6 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 101.6 | 100 | 40 | 125 | 146 | 5 - 10 | 5 - 25 | 25 | 8 | 10 | 23 | 100.6 - 102.6 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 104 | 100 | 40 | 127 | 148 | 5 - 10 | 5 - 25 | 25 | 8 | 10 | 23 | 103.0 - 105.0 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 104.8 | 100 | 40 | 128 | 150 | 5 - 10 | 5 - 25 | 25 | 8 | 10 | 23 | 103.8 - 105.8 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 108 | 100 | 40 | 132 | 154 | 5 - 10 | 5 - 25 | 25 | 8 | 10 | 22 | 106.9 - 109.1 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 114.3 | 100 | 40 | 138 | 160 | 5 - 10 | 5 - 25 | 25 | 8 | 10 | 22 | 113.2 - 115.4 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 118 | 100 | 40 | 142 | 166 | 5 - 10 | 5 - 25 | 35 | 8 | 10 | 22 | 116.9 - 119.1 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 122 | 115 | 53 | 149 | 170 | 5 - 10 | 5 - 30 | 35 | 10 | 12 | 21 | 120.6 - 123.4 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 125 | 115 | 53 | 152 | 174 | 5 - 10 | 5 - 30 | 40 | 10 | 12 | 21 | 123.7 - 126.3 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 127 | 115 | 53 | 154 | 176 | 5 - 10 | 5 - 30 | 40 | 10 | 12 | 21 | 125.7 - 128.3 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 129 | 115 | 53 | 156 | 178 | 5 - 10 | 5 - 30 | 40 | 10 | 12 | 21 | 127.7 - 130.3 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 130.2 | 115 | 53 | 157 | 179 | 5 - 10 | 5 - 30 | 40 | 10 | 12 | 21 | 128.9 - 131.5 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 133 | 115 | 53 | 160 | 182 | 5 - 10 | 5 - 30 | 40 | 10 | 12 | 21 | 131.7 - 134.3 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 139.7 | 115 | 53 | 166 | 189 | 5 - 10 | 5 - 30 | 40 | 10 | 12 | 20 | 138.3 - 141.1 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 141.3 | 115 | 53 | 168 | 190 | 5 - 10 | 5 - 30 | 40 | 10 | 12 | 20 | 139.9 - 142.7 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 144 | 115 | 53 | 171 | 183 | 5 - 10 | 5 - 30 | 60 | 10 | 12 | 20 | 142.6 - 145.4 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 154 | 115 | 53 | 181 | 203 | 5 - 10 | 5 - 30 | 50 | 10 | 12 | 18 | 152.5 - 155.5 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 159 | 115 | 53 | 186 | 208 | 5 - 10 | 5 - 30 | 50 | 10 | 12 | 18 | 157.4 - 160.6 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 165 | 115 | 53 | 192 | 214 | 5 - 10 | 5 - 30 | 50 | 10 | 12 | 16 | 163.4 - 166.6 | 16 |
| - | GRIP ø 54.0 - 168.3 mm | Rohrkupplung zugfest | Hinweise: - Montageanleitung beachten - Nach DIN 86128 - PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen - Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.) - PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau) - Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung - Bandeinlagen sind optionales Zubehör - Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage | STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik. | - | - | 168.3 | 115 | 53 | 195 | 217 | 5 - 10 | 5 - 30 | 50 | 10 | 12 | 16 | 166.6 - 170.0 | 16 |
Hinweise:
- Montageanleitung beachten
- Nach DIN 86128
- PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen
- Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.)
- PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau)
- Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung
- Bandeinlagen sind optionales Zubehör
- Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage
- Montageanleitung beachten
- Nach DIN 86128
- PN (Industrie) = Betriebsdruck unter Berücksichtigung anwendungsbez. Belastungen
- Prüfdruck = PN (Industrie) x 1.5 (z.B. Industrie, Wasserversorgung etc.)
- PN (Schiffbau) = Zulassungsbezogener Nenndruck beinhaltet 4-fache Sicherheit (z.B. Schiffbau)
- Druckwerte beziehen sich auf radial steife C-Stahl Rohre unter statischer Belastung
- Bandeinlagen sind optionales Zubehör
- Weitere Dichtmaterialien und Temperaturbereiche auf Anfrage
STRAUB Rohrkupplungen bestehen je nach Durchmesser und Grösse aus dem gleichen oder aus unterschiedlichen Werkstoffen. Folgende Übersicht zeigt die Details auf. Bei Fragen wenden Sie sich an unsere Anwendungstechnik.
GRIP ø 21.3 - 48.3 mm
| Bauteil | W1 | W2 | W5 |
|---|---|---|---|
| Gehäuse | - | - | 1.4404 / 1.4162 (LDX) |
| Schrauben | - | - | A4 - 80 |
| Bolzen | - | - | 1.4404 oder gleichwertig |
| Verankerungsringe | - | - | 1.431 |
| Bandeinlage (Option) | - | - | 1.4404 / PVDF |
| Dichtmanschette | Temperatur | Medien |
|---|---|---|
| EPDM | -20°C bis +100°C | alle Wasserqualitäten, Abwässer, Luft, Feststoffe und Chemieprodukte |
| NBR | -20 °C bis +80 °C | Wasser, Gase, Öle, Brenn- und Treibstoffe sowie andere Kohlenwasserstoffe |
| FPM/FKM | -20 °C bis +180 °C | Ozon, Sauerstoff, Säuren, Gase, Öle und Treibstoffe (nur mit Bandeinlage) |
GRIP ø 54.0 - 168.3 mm
| Bauteil | W1 | W2 | W5 |
|---|---|---|---|
| Gehäuse | - | - | 1.4404 / 1.4162 (LDX) |
| Schrauben | - | - | A4 - 80 |
| Bolzen | - | - | 1.4404 oder gleichwertig |
| Verankerungsringe | - | - | 1.431 |
| Bandeinlage (Option) | - | - | 1.4404 / PVDF |
| Dichtmanschette | Temperatur | Medien |
|---|---|---|
| EPDM | -20°C bis +100°C | alle Wasserqualitäten, Abwässer, Luft, Feststoffe und Chemieprodukte |
| NBR | -20 °C bis +80 °C | Wasser, Gase, Öle, Brenn- und Treibstoffe sowie andere Kohlenwasserstoffe |
| FPM/FKM | -20 °C bis +180 °C | Ozon, Sauerstoff, Säuren, Gase, Öle und Treibstoffe (nur mit Bandeinlage) |
