FRIAMAT 7 prime

Schweißgerät mit Dokumentationsfunktion

Leistungsstarkes Universal-Schweißgerät FRIAMAT 7 prime

  • Bluetooth
  • Volle Dokumentation
  • Volle Traceabilityfunktionen
  • 20.000 Schweißprotokolle
  • Ausgabe über USB-Schnittstelle oder App (Smartphone)
  • Supervisorfunktion
  • Modernster Konvertertechnologie mit aktiver Kühlung
  • Helles TFT-Farbdisplay
  • Mit Mini-Scanner, Lesestift oder 1D/2D-Scanner (2D Barcodes nach ISO 12176-5)
  • Extra langes Schweißkabel (4 m)
  • Extra langes Netzkabel (5 m)
  • Gewicht ca. 12,8 kg

Hinweis:

Möglichkeit der Aktualisierung der FRIAMAT Software über die USB Schnittstelle durch den Anwender.

Zurück Datenblatt Software Update
Schweißgerät mit Dokumentationsfunktion
Artikel Ausführung Gewicht
kg
611134 mit Mini-Scanner 12,800
613134 mit Lesestift 12,800
614134 mit 1D/2D-Scanner 12,800

Technische Daten 1)

FRIAMAT 7 prime

Gerätetyp

Universal-Schweißgerät mit Dokumentations- und Traceabilityfunktion und Bluetooth Schnittstelle

Ausführung mit Miniscanner

Best.-Nr. 611134

Ausführung mit Lesestift

Best.-Nr. 613134

Ausführung mit 1D/2D-Scanner

Best.-Nr. 614134

Maximaler Durchmesser

bis d 1200 2)

Eingangsspannungsbereich

AC 190 V - 250 V

Frequenzbereich

44 Hz ... 66 Hz

Stromaufnahme

AC 16 A max.

Leistung

3,5 kW

Gerätesicherung

16 A träge

Schweißspannung

8 - 48 V

Ausgangsstrom

max. 110 A

Schweißstromüberwachung

Kurzschluss und Unterbrechung

Barcodeart

1D-Code 2/5 interleaved, Code 128

2D-Code (QR; Aztec; Data Matrix) nach ISO 12176-5

Schnittstelle

USB / Bluetooth® Low Energy V4.2 (CE, FCC, IC certified)

Dokumentation von Schweiß- und Traceabilitydaten

Ja

Datenspeicher

20.000 Protokolle

Protokollformat

PDF / CSV / FRIATRACE

Manuelle Barcode-Noteingabe

Ja

FRIAMAT preCHECK Funktion

Ja

Software-Update über USB-Schnittstelle

Ja

Schweißerpass

Optional (Best.Nr. 623100)

Supervisorpass

Ja

Start-/Stopp Pass zur Fernbedienung

Optional (Best. Nr. 624003)

Arbeitstemperaturbereich

-20 °C ... +50 °C

Sprachvarianten

23

Anschlusskabel

5 m mit Konturenstecker

Schweißkabel

4 m mit Anschlussstecker Ø 4 mm

Gewicht

ca. 12,8 kg

Abmessungen B x T x H

260 x 500 x 340 mm

Gehäuse

Schutzart IP 54 / Schutzklasse I

Zulassung/ Qualität

CE, ISO 9001, WEEE-Reg.-Nr. DE 49130851, RoHS

Zubehör

Bedienungsanleitung, Transportkiste

1) Technische Änderungen vorbehalten.

2) Mit FRIAMAT 7 prime sind FRIALEN und FRIAFIT Sicherheitsfittings bis d 900 im gesamten Arbeitstemperaturbereich von -20 °C bis +50 °C schweißbar.

Der Einsatz zur Verarbeitung von Fittings anderer Hersteller auch bis d 1200 und eventuell größer ist grundsätzlich möglich. Der spezifische Leistungsbedarf des Fittings bei der vorherrschenden Verarbeitungstemperatur ist jedoch zuvor mit dem Fittinghersteller abzuklären.

  • Leistungsstarkes Heizwendelschweißgerät mit modernster Konvertertechnologie und strömungsoptimierter, aktiver Kühlung.
  • Hochauflösendes, extrem helles 4,3” TFT-Farbdisplay. Dokumentation von Schweiß- und Traceabilitydaten. Speicherung von 20.000 Schweißprotokollen. Ausgabe über USB-Schnittstelle als CSV- oder PDF-Datei oder im FRIATRACE Datenbankformat mit handelsüblichem USB-Stick.
  • Supervisor-Funktion zur Individualisierung von Gerätefunktionen und Vorgabe von Bedienabläufen.
  • Mit Mini-Scanner, Lesestift oder neuem 1D/2D-Scanner und damit vorbereitet zum Einlesen von 2D Barcodes nach ISO 12176-5. Adaptertasche, Sprachenauswahl, einstellbare Summerlautstärke, manuelle Noteingabe. Extralanges Schweißkabel (4 m) und extralanges Netzkabel (5 m). Gewicht ca. 12,8 kg.
  • Kontinuierliche Überwachung des gesamten Schweißprozesses und aller Gerätefunktionen
  • Mit FRIAMAT preCHECK Funktion: Die fortschrittlichste Art vorausschauend zu Schweißen. Der FRIAMAT ermittelt automatisch, ob die nächste Schweißung komplett bis zum Ende durchgeführt werden kann.
  • Software-Updates über USB-Schnittstelle durch den Anwender selbst einspielbar.
  • Integrierte Bluetooth Funktion zur Kommunikation mit der FRIAMAT App. Aktuell ist die Nutzung der Bluetooth Funktion ausschließlich in folgenden Ländern gestattet: Belgien - Bulgarien - Dänemark -Deutschland - Estland - Finnland - Frankreich - Griechenland - Großbritannien - Hongkong - Irland - Island - Italien - Kroatien - Lettland - Lichtenstein - Litauen - Luxemburg - Malta - Niederlande - Norwegen - Österreich - Polen - Portugal - Rumänien - Schweden - Schweiz - Slowakei - Slowenien - Spanien - Tschechische Republik - Ungarn - Zypern.

Videos

Downloads

Bedienungsanleitung FRIAMAT App
1.4 MB, PDF get_app

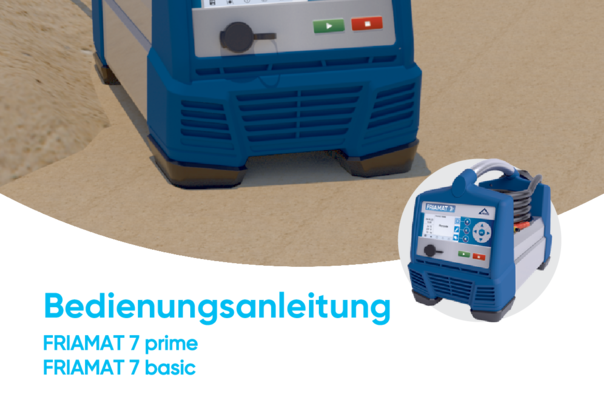

Bedienungsanleitung FRIAMAT prime und FRIAMAT basic
3.4 MB, PDF get_app

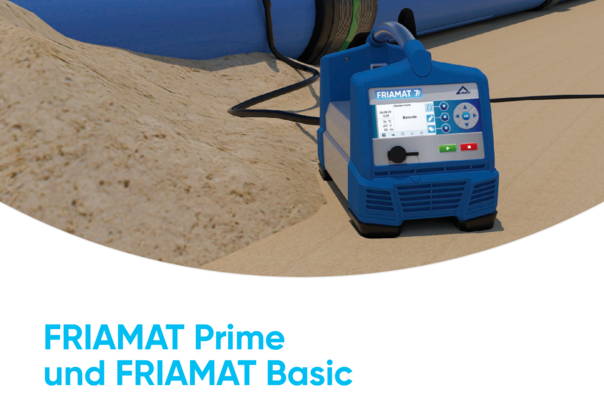

FRIAMAT prime und FRIAMAT basic
