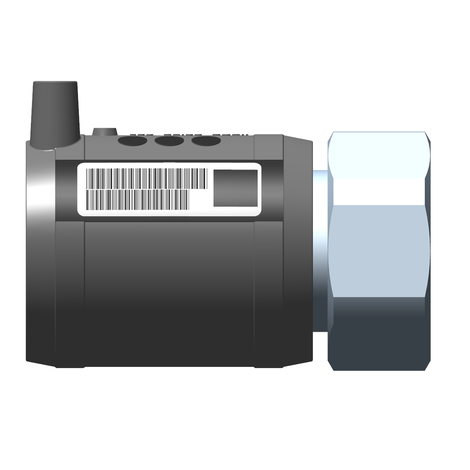

Übergangsstück PE-HD/Stahl mit Innengewinde
Übergangsstück USTM
- Gas und H2
- Betriebsdruck: MOP (Gas) 5 bar
- Gewinde: DIN EN 10226-1,
- Schlüsselweite: DIN 475-1
- Material: Stahl 11SMn30+C - Klasse 1
- Safety Technology
Hinweis:
Stahl-Nippel unlösbar und verdrehsicher mit PE-HD umspritzt.
Sichere Aufnahme von Torsionsmomenten bis 30 Nm.
PE 100-RC SDR 11
Maximal zulässiger Betriebsdruck 5 bar (Gas)

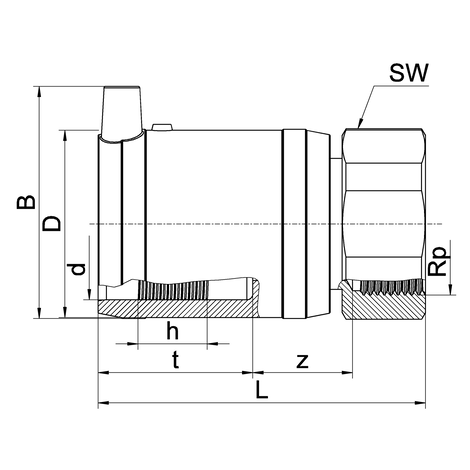

| Artikel | d | Rp | B | D | h | L | t | z | SW | Gewicht |
|---|---|---|---|---|---|---|---|---|---|---|
| 617194 | 32 | 1" | 60 | 42 | 21 | 100 | 44 | 78 | 41 | 0,222 |
| 617195 | 40 | 1 1/4" | 67 | 51 | 23 | 103 | 45 | 79 | 50 | 0,370 |
| 617196 | 50 | 1 1/2" | 78 | 64 | 28 | 110 | 52 | 34 | 60 | 0,540 |
| 617197 | 63 | 2" | 93 | 80 | 31 | 119 | 52,5 | 38 | 70 | 0,746 |
Einsatzbereich
Die FRIALEN-Übergangsstücke USTM sind Schraubverbindungen zum Übergang von Stahl auf PE-HD. Die FRIALEN-Muffe ist im Fitting integriert.
Verarbeitungshinweise
Das Bauteil darf bei der Montage nur mit einem Schlüssel, angesetzt am werksseitig eingebauten metallischen Sechskant, in das metallische Gegenstück eingeschraubt werden.
Die Schweißung der PE-HD Seite erfolgt durch FRIALEN-Schweißen – dicht und längskraftschlüssig.
Der Einbau der Stahlseite und der PE-HD Seite erfolgt nach den allgemeinen Montageanforderungen (siehe „Übergangsstücke“ in „Montageanleitung” für „FRIALEN-Sicherheitsfittings für nachhaltige Gas-, Wassernetze und Industrieleitungen aus PE”).
Oxidschicht entfernen/reinigen.
Gute Gründe für FRIALEN USTM
- Kompakte Konstruktion
- PE-HD Seite mit FRIALEN
- Safety Technology und bewährten freiliegenden Heizwendeln zur optimalen Wärmeübertragung
- Verarbeitung ohne Haltevorrichtungen
- Stahl-Nippel unlösbar und verdrehsicher mit PE-HD umspritzt
- Sichere Aufnahme von Torsionsmomenten bis 30 Nm
- Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
