21.300.50 | VVUIV

Schrägsitzabsperrventil, PVC-U, Verschraubung mit Klebemuffe

  • Anschluss: Verschraubung mit Klebemuffe
  • Manschetten aus PE, O-Ringe aus EPDM, auf Anfrage aus FKM
  • Einbaulage beliebig

Hinweis:

Auch mit Dichtung FKM erhältlich.

Weitere Anschlussarten: Verschraubung mit Gewindemuffe (VVUFV), Verschraubung mit PE-LS-Stutzen (VVUBEV), Losflansch (VVUOV).

Zurück Datenblatt
Schrägsitzabsperrventil, PVC-U, Verschraubung mit Klebemuffe
Schrägsitzabsperrventil, PVC-U, Verschraubung mit Klebemuffe
Schrägsitzabsperrventil, PVC-U, Verschraubung mit Klebemuffe
Schrägsitzabsperrventil, PVC-U, Verschraubung mit Klebemuffe

Dichtung: EPDM

Artikel d PN A max B max C E L Z Gewicht [kg] VE
121300050016 16 16 170 124 60 55 14 107 0,240 6
121300050020 20 16 173 124 60 55 16 103 0,260 6
121300050025 25 16 197 146 60 66 19 120 0,420 6
121300050032 32 16 223 173 70 75 22 132 0,420 6
121300050040 40 10 258 195 85 87 26 155 0,910 3
121300050050 50 10 295 222 105 100 31 181 1,320 2
121300050063 63 10 359 269 130 120 38 222 2,240 1

Dichtung: FKM

Artikel d PN A max B max C E L Z Gewicht [kg] VE
121300051016 16 16 170 124 60 55 14 107 0,240 6
121300051020 20 16 173 124 60 55 16 103 0,260 6
121300051025 25 16 197 146 60 66 19 120 0,420 6
121300051032 32 16 223 173 70 75 22 132 0,630 6
121300051040 40 10 258 195 85 87 26 155 0,910 3
121300051050 50 10 295 222 105 100 31 181 1,320 2
121300051063 63 10 359 269 130 120 38 222 2,240 1

Downloads

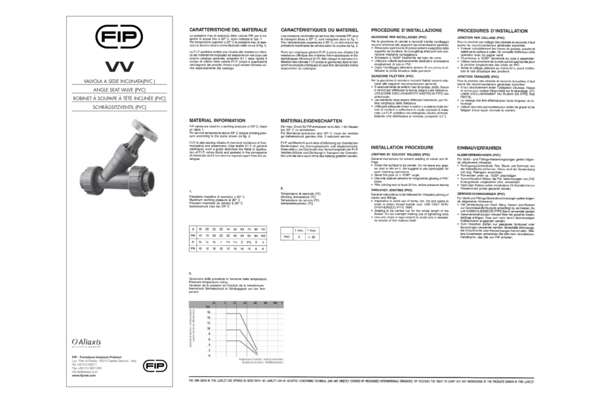

FIP_VV Schrägsitzabsperrventile_2017.pdf
de get_app
1.1 MB, PDF
Bedienungsanleitung
FIP_VV Schrägsitzabsperrventile_2017.pdf
Herstellen von PVC-U Klebverbindungen
de get_app
638.8 KB, PDF
Montageanleitung
Herstellen von PVC-U Klebverbindungen

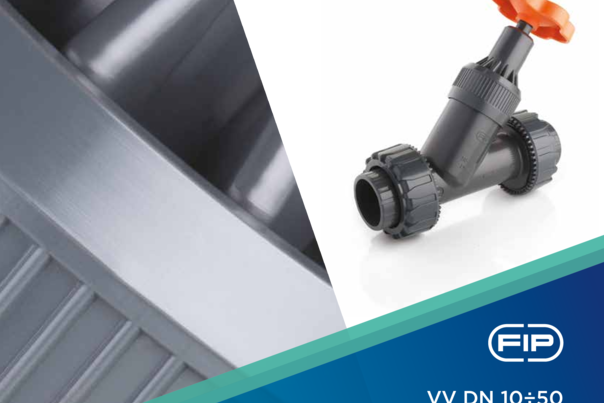

VV PVC-U Schrägsitzventil
de get_app
275.6 KB, PDF
Datenblätter
VV PVC-U Schrägsitzventil
