21.300.6X | VVUFV

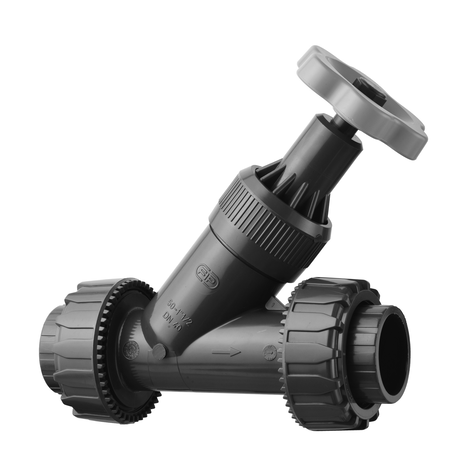

Schrägsitzabsperrventil, PVC-U, Verschraubung mit Gewindemuffe
- Anschluss: Verschraubung mit Gewindemuffe
- nur für Kunststoffgewinde
- Manschetten aus PE, O-Ringe aus EPDM oder Manschetten aus PTFE, O-Ringe aus FKM
- Einbaulage beliebig
Dichtung: EPDM

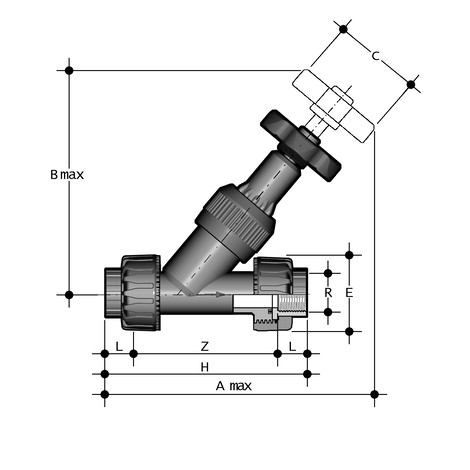

| Artikel | DN | R | PN | A max | B max | C | E | H | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121300060016 | 10 | 3/8" | 16 | 170 | 124 | 60 | 55 | 135 | 11,4 | 112,2 | 0,240 | 20 |
| 121300060020 | 15 | 1/2" | 16 | 173 | 124 | 60 | 55 | 143 | 15 | 113 | 0,260 | 20 |
| 121300060025 | 20 | 3/4" | 16 | 197 | 146 | 60 | 66 | 160 | 16,3 | 127,4 | 0,420 | 10 |
| 121300060032 | 25 | 1" | 16 | 223 | 173 | 70 | 75 | 183 | 19,1 | 144,8 | 0,630 | 10 |
| 121300060040 | 32 | 1 1/4" | 10 | 258 | 195 | 85 | 87 | 214 | 21,4 | 171,2 | 0,910 | 6 |
| 121300060050 | 40 | 1 1/2" | 10 | 295 | 222 | 105 | 100 | 235 | 21,4 | 192,2 | 1,320 | 6 |
| 121300060063 | 50 | 2" | 10 | 359 | 269 | 130 | 120 | 285 | 25,7 | 233,6 | 2,240 | 6 |
Dichtung: FKM
| Artikel | DN | R | PN | A max | B max | C | E | H | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121300061016 | 10 | 3/8" | 16 | 170 | 124 | 60 | 55 | 135 | 11,4 | 112,2 | 0,240 | 20 |
| 121300061020 | 15 | 1/2" | 16 | 173 | 124 | 60 | 55 | 143 | 15 | 113 | 0,260 | 20 |
| 121300061025 | 20 | 3/4" | 16 | 197 | 146 | 60 | 66 | 160 | 16,3 | 127,4 | 0,420 | 10 |
| 121300061032 | 25 | 1" | 16 | 223 | 173 | 70 | 75 | 183 | 19,1 | 144,8 | 0,630 | 10 |
| 121300061040 | 32 | 1 1/4" | 10 | 258 | 195 | 85 | 87 | 214 | 21,4 | 171,2 | 0,910 | 6 |
| 121300061050 | 40 | 1 1/2" | 10 | 295 | 222 | 105 | 100 | 235 | 21,4 | 192,2 | 1,320 | 6 |
| 121300061063 | 50 | 2" | 10 | 359 | 269 | 130 | 120 | 285 | 25,7 | 233,6 | 2,240 | 6 |
