PE 100-RT / PE 100 SDR 17
Drucklose Anwendung

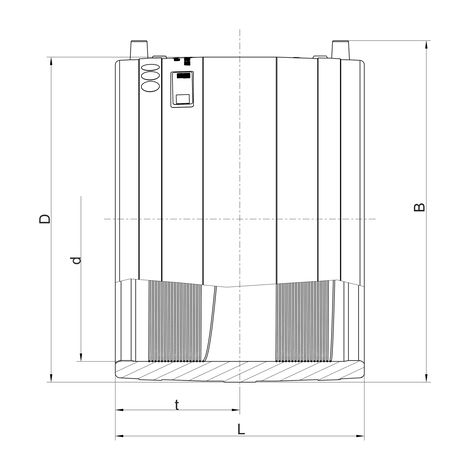

| Artikel | d | SDR Bereich | D | L | t | Gewicht [kg] | VE | PE |
|---|---|---|---|---|---|---|---|---|
| 617528 | 250 | 11 - 17 | 280 | 220 | 110 | 2,520 | 1 | 44 |
| 617529 | 280 | 11 - 17 | 315 | 220 | 110 | 3,940 | 1 | 32 |
EINSATZBEREICHE

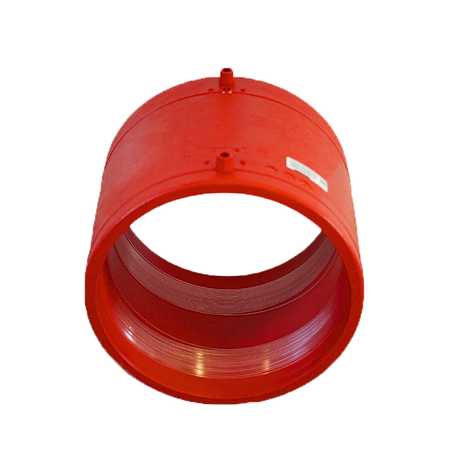

Die FRIALEN Muffe UBT wird eingesetzt zur dichten, längskraftschlüssigen Verbindung von PE-HD 100 RT-Kabelschutzrohren.
VERARBEITUNGSHINWEISE
Die Verbindung der Rohre mit FRIALEN Muffen UBT erfolgt durch Schweißen: dicht und längskraftschlüssig.
Die Rohrenden werden nach den allgemeinen Montageanforderungen (siehe ”Montageanleitung FRIALEN Sicherheitsfittings für nachhaltige Gas-, Wassernetzte und Industrieleitungen aus PE“) vorbereitet (Oxidhaut entfernen/ reinigen).
Für das Entfernen der Oxidschicht stehen FWSG Schälgeräte zur Verfügung, die einen gleichmäßigen Spanabtrag und eine reproduzierbare Qualität der Schweißflächenvorbereitung ermöglichen.
Gute Gründe für die FRIALEN Muffe UBT:
- Große Muffentiefe für gute Rohrführung (keine Haltevorrichtungen notwendig)
- Extra-breite Schweißzonen
- Höchste Stabilität durch große Wanddicken
- Kalte Zonen an den Stirnseiten und in der Muffenmitte
- Freiliegende Heizwendel zur direkten Wärmeübertragung auf das Rohr
- Geringer Ringspalt zum Aufbau eines optimalen Fügedrucks in der Schweißzone
- Berührungssichere Kontakte
- Schweißindikatoren zur visuellen Kontrolle der Schweißung
- Dauerhafte Chargenkennzeichnung
- Einzelverpackung zum Schutz vor Verunreinigungen
- Zusätzlicher Barcode zur Rückverfolgbarkeit des Bauteils (Traceability-Coding)
