523.454.0X | TKDDC-T/CE

3-Wege-Kugelhahn TKD, PVC-C, d 20 - d 63, Klebestutzen, T-Bohrung

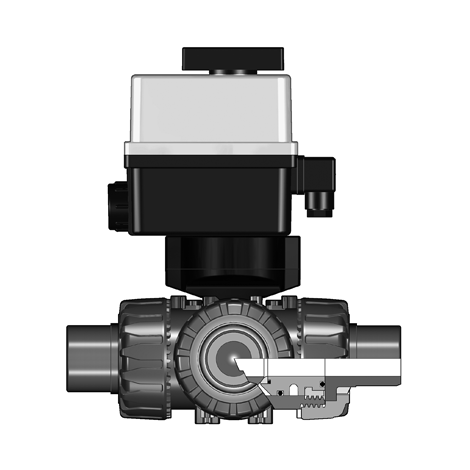

3-Wege-Kugelhahn aus PVC-C mit elektrischem Stellantrieb

mit Endlagenrückmeldern, Handnotbetätigung, optischer Stellungsanzeige und Heizwiderstand
Stellantriebsdaten: Standard 100-240V / 50-60Hz (AC),
Kugel mit T-Bohrung
Standardkugelstellung: 1
ohne Aufpreis 24V AC/DC
andere Spannungen auf Anfrage
DN50 = PN16 auf Anfrage
Anschluss: Klebestutzen
Dichtung: wahlweise PTFE/EPDM oder PTFE/FKM

Zurück Datenblatt

Dichtung: EPDM

	Artikel	d	DN	PN	Antrieb	Dichtung	VE
	523454000115020	20	15	16	90-240V / 50-60Hz (AC)	EPDM	1
	523454000115025	25	20	16	90-240V / 50-60Hz (AC)	EPDM	1
	523454000115032	32	25	16	90-240V / 50-60Hz (AC)	EPDM	1
	523454000115040	40	32	16	90-240V / 50-60Hz (AC)	EPDM	1
	523454000115050	50	40	16	90-240V / 50-60Hz (AC)	EPDM	1
¹	523454000115063	63	50	10	90-240V / 50-60Hz (AC)	EPDM	1

¹ DN 50 = PN16 auf Anfrage

Dichtung: FKM

	Artikel	d	DN	PN	Antrieb	Dichtung	VE
	523454001115020	20	15	16	90-240V / 50-60Hz (AC)	FKM	1
	523454001115025	25	20	16	90-240V / 50-60Hz (AC)	FKM	1
	523454001115032	32	25	16	90-240V / 50-60Hz (AC)	FKM	1
	523454001115040	40	32	16	90-240V / 50-60Hz (AC)	FKM	1
	523454001115050	50	40	16	90-240V / 50-60Hz (AC)	FKM	1
¹	523454001115063	63	50	10	90-240V / 50-60Hz (AC)	FKM	1

¹ DN 50 = PN16 auf Anfrage

Dichtung: EPDM

	Artikel	d	DN	PN	Antrieb	Dichtung	VE
	523454000122020	20	15	16	24V AC/DC	EPDM	1
	523454000122025	25	20	16	24V AC/DC	EPDM	1
	523454000122032	32	25	16	24V AC/DC	EPDM	1
	523454000122040	40	32	16	24V AC/DC	EPDM	1
	523454000122050	50	40	16	24V AC/DC	EPDM	1
¹	523454000122063	63	50	10	24V AC/DC	EPDM	1

¹ DN 50 = PN16 auf Anfrage

Dichtung: FKM

	Artikel	d	DN	PN	Antrieb	Dichtung	VE
	523454001122020	20	15	16	24V AC/DC	FKM	1
	523454001122025	25	20	16	24V AC/DC	FKM	1
	523454001122032	32	25	16	24V AC/DC	FKM	1
	523454001122040	40	32	16	24V AC/DC	FKM	1
	523454001122050	50	40	16	24V AC/DC	FKM	1
¹	523454001122063	63	50	10	24V AC/DC	FKM	1

¹ DN 50 = PN16 auf Anfrage
