21.286.50 | CMUIV

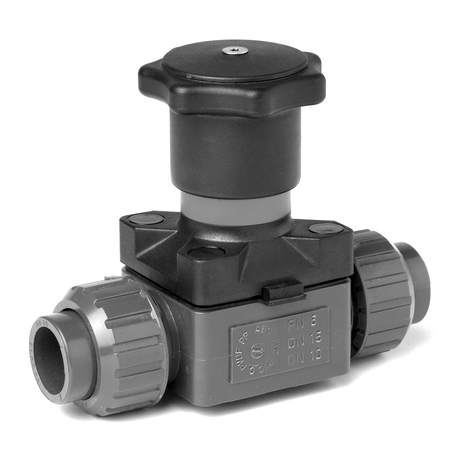

Membranventil, PVC-U, Verschraubung mit Klebemuffe
- Anschluss: Verschraubung mit Klebemuffe
- Dichtung in Verschraubung: EPDM
- inkl. einstellbarer Schließbegrenzung
Hinweis:
Auch mit Membrane FKM oder PTFE/EPDM erhältlich.
Membrane: EPDM – Dichtung EPDM

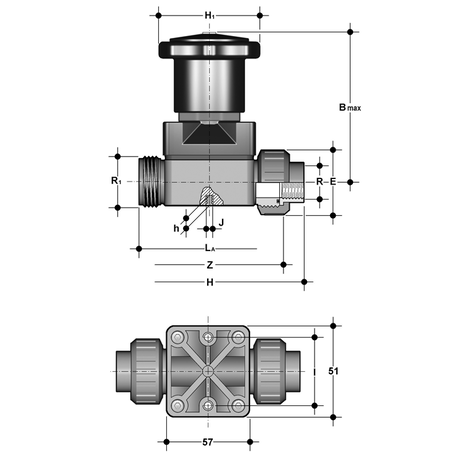

| Artikel | d | R1 | PN | B max | H1 | h | I | J | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 121286050020 | 20 | 1" | 6 | 86 | 58,5 | 8 | 35 | M5 | 97,5 | 0,290 | 8 |
Membrane: FKM – Dichtung FKM
| Artikel | d | R1 | PN | B max | H1 | h | I | J | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 121286051020 | 20 | 1" | 6 | 86 | 58,5 | 8 | 35 | M5 | 97,5 | 0,290 | 8 |
Membrane: PTFE/EPDM – Dichtung FKM
| Artikel | d | R1 | PN | B max | H1 | h | I | J | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 121286052020 | 20 | 1" | 6 | 86 | 58,5 | 8 | 35 | M5 | 97,5 | 0,290 | 8 |
