21.286.2X | CMIV
Membranventil, PVC-U, Klebemuffe
- Anschluss: Klebemuffe
- inkl. einstellbarer Schließbegrenzung
Hinweis:
Auch mit Membrane FKM oder PTFE erhältlich.
Weitere Anschlussarten: Klebestutzen (CMDV), Gewindemuffe (CMFV).
Membrane: EPDM

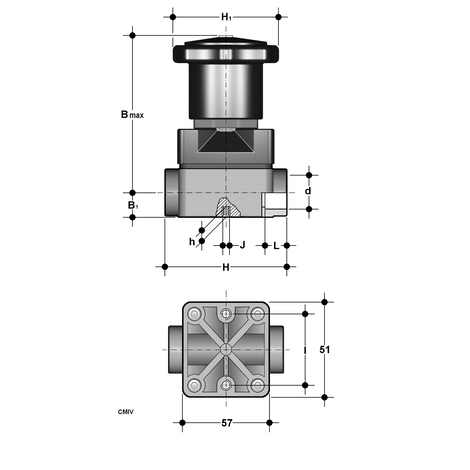

| Artikel | d | DN | PN | B1 | B max | H | H1 | h | I | J | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121286020016 | 16 | 12 | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 14 | 0,270 | 8 |
| 121286020020 | 20 | 15 | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 16 | 0,270 | 8 |
Membrane: FKM
| Artikel | d | DN | PN | B1 | B max | H | H1 | h | I | J | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121286021016 | 16 | 12 | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 14 | 0,270 | 8 |
| 121286021020 | 20 | 15 | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 16 | 0,270 | 8 |
Membrane: PTFE
| Artikel | d | DN | PN | B1 | B max | H | H1 | h | I | J | L | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121286022016 | 16 | 12 | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 14 | 0,270 | 8 |
| 121286022020 | 20 | 15 | 6 | 15 | 86 | 75 | 58,5 | 8 | 35 | M5 | 16 | 0,270 | 8 |
