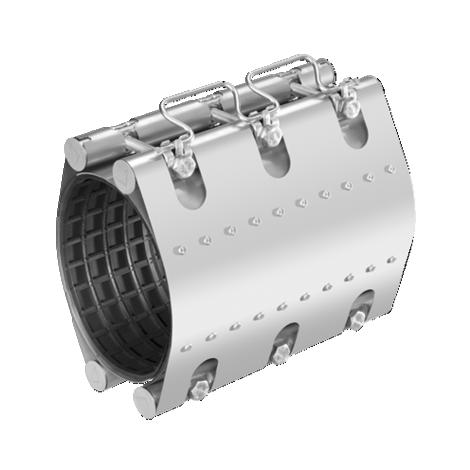

FRIACLAMP Edelstahlreparaturschelle zweiteilig

Zweiteilige Reparaturschelle zur Abdichtung beschädigter Gas- und Wasserrohrleitungen unterschiedlicher Materialien (Stahl, Guss, Duktil-Guss, Asbestzement, PVC)

  • Spezielles Dichtungsdesign für die sichere Abdichtung von Anbohrungen, Rissen und Korrosionsschäden
  • Körper, Verschluss, Schrauben und Muttern aus Edelstahl
  • Dichtungswerkstoff EPDM bzw. NBR
Zurück Datenblatt

Dichtung EPDM, DIN-EN 681-1 / KTW / UBA / DVGW-W270

PFA/PN Wasser gemäß Diagramm, max. = 16 bar

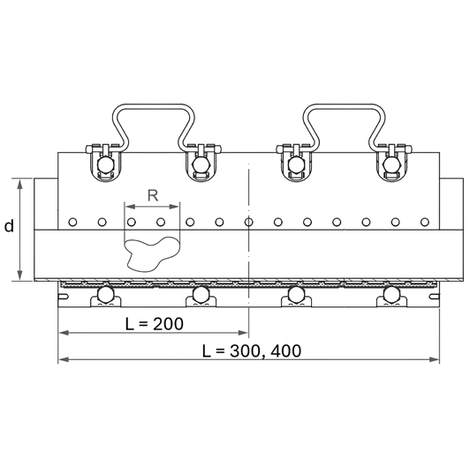

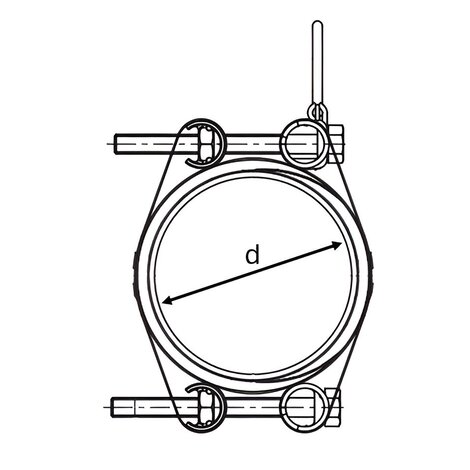

Artikel d PN Einbaulänge Gewicht
kg
VE PE
392-088-200 88-110 16 200 2,820 6 192
392-088-300 88-110 16 300 4,260 6 144
392-088-400 88-110 16 400 5,710 6 96
392-100-200 100-120 16 200 2,680 4 192
392-100-300 100-120 16 300 4,060 4 144
392-100-400 100-120 16 400 5,430 4 96
392-108-200 108-128 16 200 2,730 4 128
392-108-300 108-128 16 300 4,170 4 96
392-108-400 108-128 16 400 5,580 4 64
392-114-200 114-134 16 200 2,810 4 128
392-114-300 114-134 16 300 4,250 4 96
392-114-400 114-134 16 400 5,690 4 64
392-120-200 120-140 16 200 3,000 4 128
392-120-300 120-140 16 300 4,540 4 96
392-120-400 120-140 16 400 6,080 4 64
392-130-200 130-150 16 200 3,150 3 64
392-130-300 130-150 16 300 4,760 3 48
392-130-400 130-150 16 400 6,380 3 16
392-140-200 140-160 16 200 3,230 3 64
392-140-300 140-160 16 300 4,890 3 48
392-140-400 140-160 16 400 6,540 3 16
392-159-200 159-180 16 200 3,390 2 64
392-159-300 159-180 16 300 5,130 2 48
392-159-400 159-180 16 400 6,860 2 16
392-168-200 168-189 16 200 3,460 2 64
392-168-300 168-189 16 300 5,240 2 48
392-168-400 168-189 16 400 7,010 2 16
392-190-200 190-210 16 200 4,600 2 64
392-190-300 190-210 16 300 6,970 2 48
392-190-400 190-210 16 400 9,350 2 16
392-210-200 210-230 10 200 4,810 1 32
392-210-300 210-230 10 300 7,290 1 24
392-210-400 210-230 10 400 9,770 1 16
392-218-200 218-238 10 200 4,910 1 32
392-218-300 218-238 10 300 7,440 1 24
392-218-400 218-238 10 400 9,960 1 16
392-240-200 240-260 10 200 5,160 1 32
392-240-300 240-260 10 300 7,820 1 24
392-240-400 240-260 10 400 10,470 1 16
392-269-200 269-289 10 200 5,430 1 32
392-269-300 269-289 10 300 8,220 1 24
392-269-400 269-289 10 400 11,010 1 16
392-282-200 282-302 10 200 5,550 1 32
392-282-300 282-302 10 300 8,400 1 24
392-282-400 282-302 10 400 11,250 1 16
392-315-200 315-335 10 200 5,860 1 32
392-315-300 315-335 10 300 8,860 1 24
392-315-400 315-335 10 400 11,870 1 16
392-322-300 322-344 10 300 8,970 1 24
392-322-400 322-344 10 400 12,010 1 16
392-337-300 337-358 6 300 9,170 1 24
392-337-400 337-358 6 400 12,280 1 36
392-347-300 347-367 6 300 9,310 1 36
392-347-400 347-367 6 400 12,460 1 16
392-365-400 365-385 5 400 12,790 1 32
392-410-400 410-430 5 400 15,120 1 24
392-420-400 420-440 5 400 15,330 1 16

Dichtung NBR, DIN-EN 682

MOP Gas max. = 5 bar

Sonstige Wasserqualitäten gemäß Diagramm, max. = 16 bar

Artikel d PN Einbaulänge Gewicht
kg
VE PE
382-088-200 88-110 5 200 2,820 6 192
382-088-300 88-110 5 300 4,260 6 144
382-088-400 88-110 5 400 5,710 6 96
382-100-300 100-120 5 300 4,060 4 144
382-108-200 108-128 5 200 2,730 4 128
382-108-300 108-128 5 300 4,170 4 96
382-108-400 108-128 5 400 5,580 4 64
382-114-300 114-134 5 300 4,250 4 96
382-120-200 120-140 5 200 3,000 4 128
382-130-200 130-150 5 200 3,150 3 64
382-130-300 130-150 5 300 4,760 3 48
382-140-200 140-160 5 200 3,230 3 64
382-140-300 140-160 5 300 4,890 3 48
382-159-200 159-180 5 200 3,390 2 64
382-159-300 159-180 5 300 5,130 2 48
382-159-400 159-180 5 400 6,860 2 16
382-168-300 168-189 5 300 5,240 2 48
382-190-200 190-210 5 200 4,600 2 64
382-210-200 210-230 5 200 4,810 1 32
382-210-300 210-230 5 300 7,290 1 24
382-218-300 218-238 5 300 7,440 1 24
382-218-400 218-238 5 400 9,960 1 16
382-269-300 269-289 5 300 8,220 1 24
382-269-400 269-289 5 400 11,010 1 16
382-315-300 315-335 5 300 8,860 1 24

Einsatzbereiche

FRIACLAMP Reparaturschellen zur sicheren Abdichtung von beschädigten Rohren aus unterschiedlichen Materialien (Stahl, Guss, Duktilguss, Faserzement, PVC). Lieferbar von DN40 bis DN300. Auch in einteiliger Ausführung erhältlich.

Verarbeitungshinweise

Mit FRIACLAMP können Beschädigungen an Rohrleitungen sicher abgedichtet werden.

Die Einbaulänge der Reparaturschelle ist so zu wählen, dass sie mindestens dem Außendurchmesser der zu reparierenden Rohrleitung entspricht.

Die Rohroberflächen sind nach den allgemeinen Montageanforderungen (siehe Montageanleitung FRIACLAMP) vorzubereiten.

* Zulässiger Betriebsüberdruck:

    • Gas: Zulässiger Betriebdruck 5 bar (≤ DN 300)
    • Wasser: Zulässiger Betriebsdruck
      • ≤ DN 200 PN 16
      • > DN 200 PN 10
      • > DN 300 auf Anfrage

Gute Gründe für FRIACLAMP

  • Schnellverschlusssystem mit Bolzen und Muttern aus V2A
  • Keine geschweißten Teile
  • Dichtung mit großflächigem Waffelprofil
  • Schwalbenschwanzförmige Dichtungsstege bilden beim Anpressen auf die Rohroberfläche
  • Dichtlippen
  • Sichere Abdichtung selbst auf korrodierten Rohroberflächen
  • Keine scharfen Kanten
  • Keine losen Teile beim Öffnen der ein- und zweiteiligen Reparaturschelle ermöglichen eine zeitsparende Montage
  • Der bewegliche Handgriff gewährleistet eine einfache Montage bei geringstem Einbauraum / Platzbedarf
  • Durch optimierten Verschlussmechanismus wird jeder Bolzen definiert vorgespannt
  • Montage mit Standardwerkzeugen möglich
