47.71.206 | QBM-CRA
Austrittshilfe, PP, kurz, SDR 17 / 17,6
- zum Heizelementstumpfschweißen
- gedreht
- Einbaubedingungen:
- passend für Rückschlagklappen Typ FR mit und ohne Feder
- nur auf Klappenöffnungsseite einbauen
- Vorschweißbunde mit glatter Dichtfläche auf der Klappeneintrittseite
- die Austrittshilfen sind abgestimmt für den Einsatz von Aliaxis Deutschland Rückschlagklappen. Bei anderen Klappen halten Sie bitte Rücksprache.
- Losflansche für Vorschweißbund benutzen (ab de 90 ODS)
- d 125 mm Vorschweißbund SDR 17 verwenden
Hinweis:
Auch in SDR 11 (QBXM11) erhältlich.

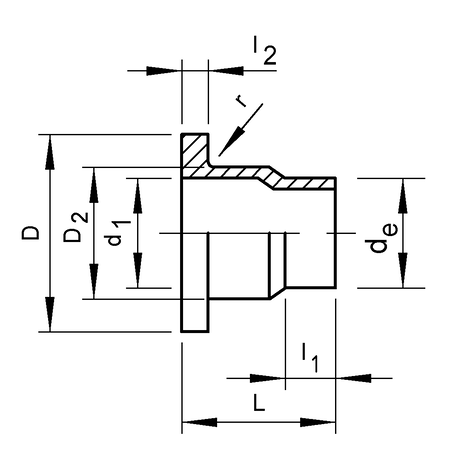

| Artikel | de | d1 | D | D2 | L | l1 | l2 | r | Gewicht kg |
VE | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 470571206 | 50 | 45 | 90 | 61 | 50 | 20 | 12 | 3 | 0,089 | 1 | |
| 470671206 | 63 | 60 | 105 | 77 | 54 | 20 | 14 | 4 | 0,103 | 1 | |
| 470771206 | 75 | 72 | 125 | 91 | 65 | 20 | 16 | 4 | 0,176 | 8 | |
| 470971206 | 90 | 84 | 138 | 107 | 95 | 35 | 17 | 4 | 0,259 | 1 | |
| 471171206 | 110 | 108 | 160 | 127 | 100 | 35 | 18 | 4 | 0,369 | 1 | |
| 471471206 | 140 | 133 | 190 | 157 | 110 | 35 | 18 | 4 | 0,503 | 1 | |
| 1 | 471671206 | 160 | 160 | 216 | 186 | 125 | 35 | 18 | 4 | 0,857 | 2 |
| 471871206 | 180 | 160 | 216 | 186 | 120 | 40 | 20 | 4 | 0,660 | 1 | |
| 2 | 472071206 | 200 | 208 | 272 | 236 | 180 | 40 | 24 | 4 | 1,100 | 1 |
| 472271206 | 225 | 208 | 272 | 236 | 155 | 40 | 24 | 4 | 1,225 | 1 | |
| 3 | 472571206 | 250 | 259 | 328 | 292 | 205 | 40 | 25 | 6 | 2,200 | 2 |
| 472871206 | 280 | 259 | 328 | 292 | 185 | 40 | 25 | 6 | 2,230 | 1 |
1 Flansch 72907003180 verwenden
2 Flansch 72907003225 verwenden
3 Flansch 72907003280 verwenden
