PE 47.71.517 | QBE-CRA

Austrittshilfe, PE 100, SDR 17, kurz

  • zum Heizelementstumpfschweißen
  • spangebend hergestellt
  • Einbaubedingungen:
    • passend für Rückschlagklappen Typ FR mit und ohne Feder
    • nur auf Klappenöffnungsseite einbauen
    • Vorschweißbunde mit glatter Dichtfläche auf der Klappeneintrittseite

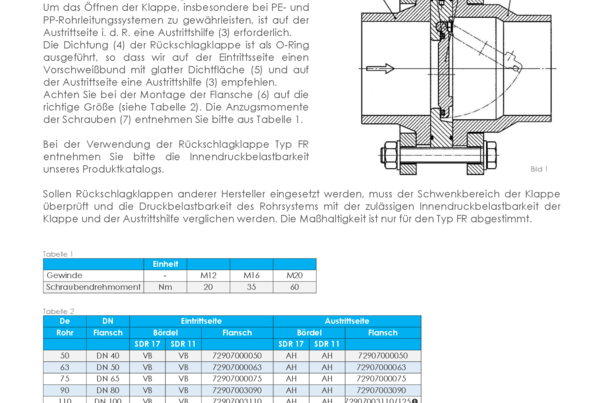

  • Die Austrittshilfen sind abgestimmt für den Einsatz von Rückschlagklappen der Aliaxis Deutschland. Bei anderen Klappen bitte Rücksprache halten.
  • Losflansche für Vorschweißbund benutzen (ab 90 mm ODS)
  • de 125 mm Vorschweißbund SDR 17 verwenden
  • de 160 mm: Flansch 72907003180 verwenden
    de 200 mm: Flansch 72907003225 verwenden
    de 250 mm: Flansch 72907003280 verwenden

Hinweis:

Auch in SDR 11 (QBXE11) erhältlich.

Zurück Datenblatt

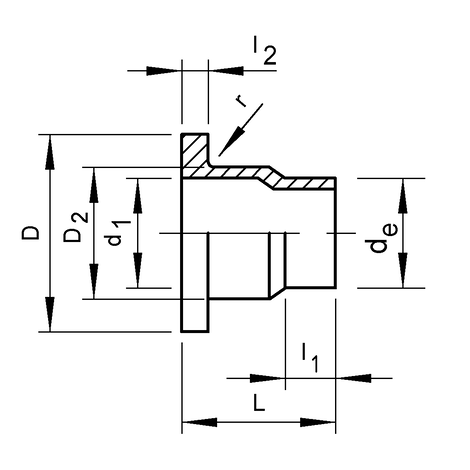

Artikel de d1 D D2 L l1 l2 r Gewicht
kg
VE
470571517 50 45 90 61 50 20 12 3 0,092 6
470671517 63 60 105 77 54 20 14 4 0,131 20
470771517 75 72 125 91 65 20 16 4 0,190 24
470971517 90 84 138 107 95 35 17 4 0,312 16
471171517 110 108 160 127 100 35 18 4 0,416 12
471471517 140 133 190 157 110 35 18 4 0,677 16
471671517 160 160 216 186 125 35 18 4 0,849 12
471871517 180 160 216 186 120 40 20 4 0,635 1
472071517 200 208 272 236 180 40 24 4 1,800 1
472271517 225 208 272 236 155 40 24 4 2,038 4
472571517 250 259 328 292 205 40 25 6 2,200 1
472871517 280 259 328 292 185 40 25 6 3,370 1
