PE 47.71.511 | QBE-CRA

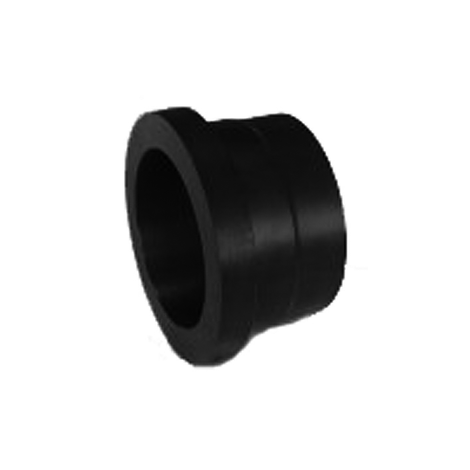

Austrittshilfe, PE 100, SDR 11, kurz
- zum Heizelementstumpfschweißen
- spangebend hergestellt
- Einbaubedingungen:
- passend für Rückschlagklappen Typ FR mit und ohne Feder
- nur auf Klappenöffnungsseite einbauen
- Vorschweißbunde mit glatter Dichtfläche auf der Klappeneintrittseite
- PP/Stahl-Losflansche verwenden
- die Austrittshilfen sind abgestimmt für den Einsatz von Rückschlagklappen der Aliaxis Deutschland. Bei anderen Klappen bitte Rücksprache halten.
- ab de 140 - 280 mm 10 bar belastbar
- Losflansche für Vorschweißbunde benutzen (ab 90 mm ODS)
- de 110 mm: Flansch 72907003125 verwenden
de 160 mm: Flansch 72907003180 verwenden
de 200 mm: Flansch 72907003225 verwenden
de 250 mm: Flansch 72907003280 verwenden
| Artikel | de | d1 | D | D2 | L | l1 | l2 | r | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 470571511 | 50 | 45 | 90 | 61 | 50 | 20 | 12 | 3 | 0,096 | 12 |
| 470671511 | 63 | 60 | 105 | 77 | 60 | 20 | 14 | 4 | 0,146 | 13 |
| 470771511 | 75 | 72 | 125 | 91 | 75 | 20 | 16 | 4 | 0,242 | 4 |
| 470971511 | 90 | 84 | 138 | 107 | 100 | 35 | 17 | 4 | 0,370 | 1 |
| 471171511 | 110 | 108 | 160 | 132 | 108 | 35 | 18 | 4 | 0,466 | 10 |
| 471271511 | 125 | 108 | 160 | 132 | 100 | 35 | 25 | 4 | 0,466 | 1 |
| 471471511 | 140 | 133 | 190 | 157 | 120 | 35 | 25 | 4 | 0,837 | 8 |
| 471671511 | 160 | 160 | 216 | 186 | 125 | 35 | 25 | 4 | 1,142 | 18 |
| 471871511 | 180 | 160 | 216 | 186 | 120 | 40 | 30 | 4 | 0,635 | 1 |
| 472071511 | 200 | 208 | 272 | 236 | 190 | 40 | 32 | 4 | 0,635 | 1 |
| 472271511 | 225 | 208 | 272 | 236 | 180 | 40 | 32 | 4 | 2,772 | 1 |
| 472571511 | 250 | 259 | 328 | 292 | 210 | 40 | 35 | 4 | 0,466 | 1 |
| 472871511 | 280 | 259 | 328 | 292 | 200 | 40 | 35 | 6 | 5,471 | 1 |
