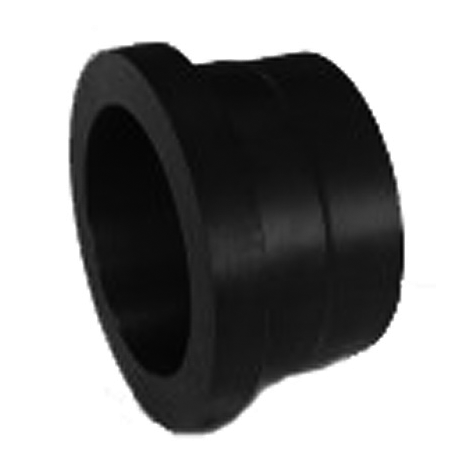

PE 47.71.517 | QBE-CRA
460_47.05.71.517
- zum Heizelementstumpfschweißen
- spangebend hergestellt

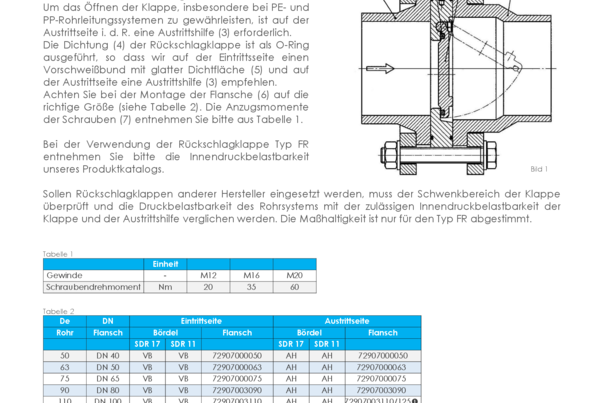

- Einbaubedingungen:
- passend für Rückschlagklappen Typ FR mit und ohne Feder
- nur auf Klappenöffnungsseite einbauen
- Vorschweißbunde mit glatter Dichtfläche auf der Klappeneintrittseite
- Die Austrittshilfen sind abgestimmt für den Einsatz von Rückschlagklappen der Aliaxis Deutschland. Bei anderen Klappen bitte Rücksprache halten.
- Losflansche für Vorschweißbund benutzen (ab 90 mm ODT)
- de 125 mm Vorschweißbund SDR 17 verwenden
- de 160 mm: Flansch 72907033180 verwenden
de 200 mm: Flansch 72907033225 verwenden
de 250 mm: Flansch 72907033280 verwenden
Hinweis:
Auch in SDR 11 (QBXE11) erhältlich.
