21.454.1X | TKDFV-T

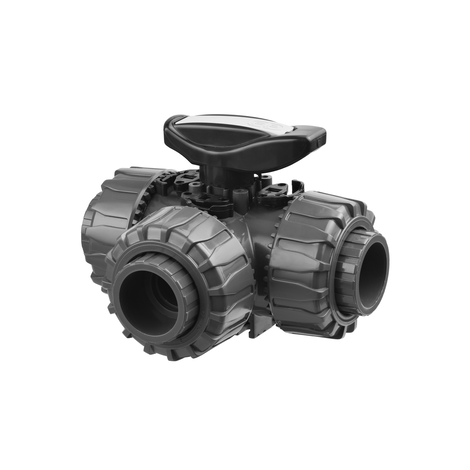

3-Wege-Kugelhahn R 3/8" - 2", TKD DualBlock, PVC-U, T-Bohrung, Gewindemuffe

  • Bohrung: T-Bohrung
  • Anschluss: Gewindemuffe
  • nur für Kunststoffgewinde
  • radial ein- und ausbaubar
  • mit gesicherter Überwurfmutter
  • Dichtung: PTFE/EPDM oder PTFE/FKM
  • mit allseitigen Festflanschen aus PVC-U auf Anfrage
Zurück Datenblatt
3-Wege-Kugelhahn R 3/8" - 2", TKD DualBlock, PVC-U, T-Bohrung, Gewindemuffe
3-Wege-Kugelhahn R 3/8" - 2", TKD DualBlock, PVC-U, T-Bohrung, Gewindemuffe
3-Wege-Kugelhahn R 3/8" - 2", TKD DualBlock, PVC-U, T-Bohrung, Gewindemuffe
3-Wege-Kugelhahn R 3/8" - 2", TKD DualBlock, PVC-U, T-Bohrung, Gewindemuffe

Dichtung: EPDM

Artikel DN R PN B B1 C C1 E H H1 L Z Gewicht
kg		 VE
121454010016 10 3/8" 16 54 29 67 40 54 118 80 11,4 95 0,310 6
121454010020 15 1/2" 16 54 29 67 40 54 125 80 15 95 0,310 6
121454010025 20 3/4" 16 65 34,5 85 49 65 146 100 16,3 114 0,550 4
121454010032 25 1" 16 70 39 85 49 73 166 110 19,1 129 0,790 4
121454010040 32 1 1/4" 16 83 46 108 64 86 195,5 131 21,4 151 1,215 2
121454010050 40 1 1/2" 16 89 52 108 64 98 211 148 21,4 166 1,660 1
121454010063 50 2" 16 108 62 134 76 122 253,5 179 25,7 199 2,800 1

Dichtung: FKM

Artikel DN R PN B B1 C C1 E H H1 L Z Gewicht
kg		 VE
121454011016 10 3/8" 16 54 29 67 40 54 118 80 11,4 95 0,310 6
121454011020 15 1/2" 16 54 29 67 40 54 125 80 15 95 0,310 6
121454011025 20 3/4" 16 65 34,5 85 49 65 146 100 16,3 114 0,550 4
121454011032 25 1" 16 70 39 85 49 73 166 110 19,1 129 0,790 4
121454011040 32 1 1/4" 16 83 46 108 64 86 195,5 131 21,4 151 1,215 2
121454011050 40 1 1/2" 16 89 52 108 64 98 211 148 21,4 166 1,660 1
121454011063 50 2" 16 108 62 134 76 122 253,5 179 25,7 199 2,850 1

Downloads

FIP_TKD 3-W-Kugelhähne Typ 453-454_2016.pdf
get_app
645.4 KB, PDF
Bedienungsanleitung
FIP_TKD 3-W-Kugelhähne Typ 453-454_2016.pdf
TKD PVC-U 3-W-Kugelhahn
get_app
646.5 KB, PDF
Datenblätter
TKD PVC-U 3-W-Kugelhahn
