21.453.3X | TKDBEV-L

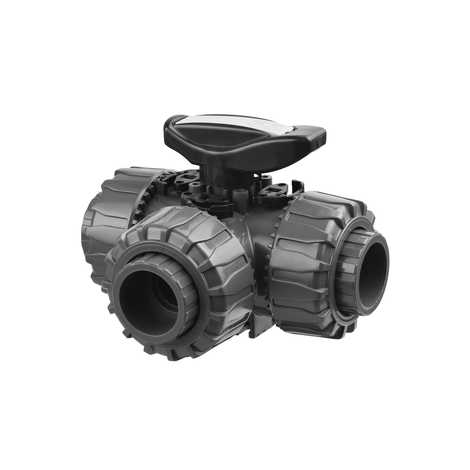

3-Wege-Kugelhahn d 20 - 63, TKD DualBlock, PVC-U, L-Bohrung, PE100-LS-Stutzen
- Bohrung: L-Bohrung
- Anschluss: PE100-LS-Stutzen SDR 11 für Heizelementstumpf-und Heizwendelschweißen
- PN16 bei Wasser 20 °C
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- Dichtung: PTFE/EPDM oder PTFE/FKM
- mit allseitigen Festflanschen aus PVC-U auf Anfrage
EPDM 21.453.30
| Artikel | d | DN | PN | B | B1 | C | C1 | H | L | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 121453030020 | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 190 | 55 | 1 |
| 121453030025 | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 240 | 70 | 1 |
| 121453030032 | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 258 | 74 | 1 |
| 121453030040 | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 287 | 78 | 1 |
| 121453030050 | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 316 | 84 | 1 |
| 121453030063 | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 361 | 91 | 1 |
FKM 21.453.31
| Artikel | d | DN | PN | B | B1 | C | C1 | H | L | VE |
|---|---|---|---|---|---|---|---|---|---|---|
| 121453031020 | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 190 | 55 | 1 |
| 121453031025 | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 240 | 70 | 1 |
| 121453031032 | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 258 | 74 | 1 |
| 121453031040 | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 287 | 78 | 1 |
| 121453031050 | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 316 | 84 | 1 |
| 121453031063 | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 361 | 91 | 1 |
