21.454.2X | TKDIV-T

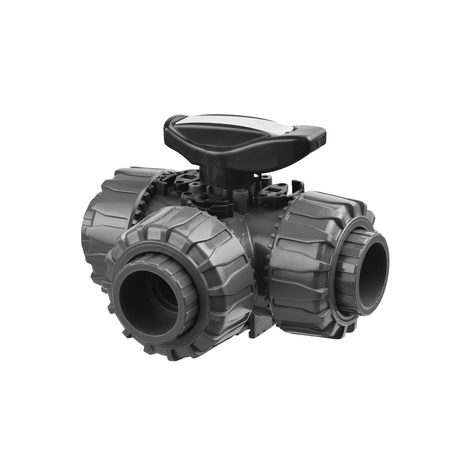

3-Wege-Kugelhahn d 16 - 63, TKD DualBlock, PVC-U, T-Bohrung, Klebemuffen

Hinweis:

Weitere Anschlussarten auf Anfrage: Klebestutzen (TKDDV-T), Gewindemuffe (TKDFV-T), PE-LS-Stutzen (TKDBEV-T).

Zurück Datenblatt

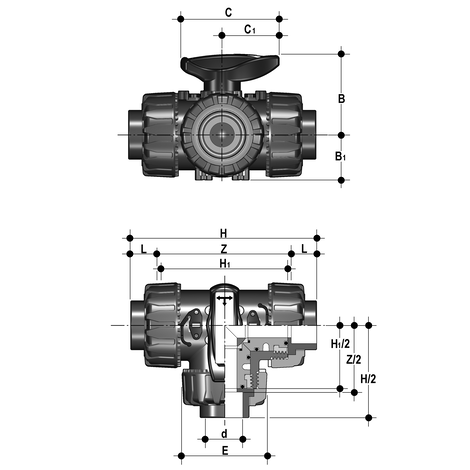

Artikel	d	DN	PN	B	B1	C	C1	E	H	H1	L	Z	Gewicht kg	VE
121454020016	16	10	16	54	29	67	40	54	118	80	14	90	0,308	6
121454020020	20	15	16	54	29	67	40	54	118	80	16	86	0,308	6
121454020025	25	20	16	65	35	85	49	65	145	100	19	107	0,529	4
121454020032	32	25	16	69,5	39	85	49	73	160	110	22	116	0,749	4
121454020040	40	32	16	82,5	46	108	64	86	188,5	131	26	136,5	1,190	2
121454020050	50	40	16	89	52	108	64	98	219	148	31	157	1,542	1
121454020063	63	50	16	108	62	134	76	122	266,5	179	38	190,5	2,600	1

Artikel	d	DN	PN	B	B1	C	C1	E	H	H1	L	Z	Gewicht kg	VE
121454021016	16	10	16	54	29	67	40	54	118	80	14	90	0,308	6
121454021020	20	15	16	54	29	67	40	54	118	80	16	86	0,308	6
121454021025	25	20	16	65	35	85	49	65	145	100	19	107	0,529	4
121454021032	32	25	16	69,5	39	85	49	73	160	110	22	116	0,749	4
121454021040	40	32	16	82,5	46	108	64	86	188,5	131	26	136,5	1,190	2
121454021050	50	40	16	89	52	108	64	98	219	148	31	157	1,542	1
121454021063	63	50	16	108	62	134	76	122	266,5	179	38	190,5	2,600	1

645.4 KB, PDF

Bedienungsanleitung

FIP_TKD 3-W-Kugelhähne Typ 453-454_2016.pdf

638.8 KB, PDF

Montageanleitung

Herstellen von PVC-U Klebverbindungen

646.5 KB, PDF

Datenblätter

TKD PVC-U 3-W-Kugelhahn
