21.448.11 | VKRFV-FPM
2-Wege-Regelkugelhahn R3/8"-2", VKR DualBlock, PVC-U, Gewindemuffe, FKM
Anschluss: Gewindemuffe nur für Kunststoffgewinde radial ein- und ausbaubar mit gesicherter Überwurfmutter lineare Kennlinie, Regelbereich 0-90° patentiertes Kugeldesign Genauigkeit der Ableseposition: 5° Dichtung: PTFE/FKM

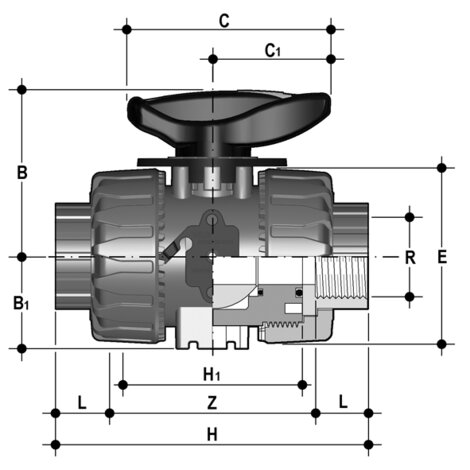

| Artikel | R | PN | B | C | C1 | E | H1 | L | Z | Gewicht [kg] | VE |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 121448011016 | 3/8" | 16 | 54 | 67 | 40 | 54 | 65 | 12 | 80 | 0,220 | 22 |
| 121448011020 | 1/2" | 16 | 54 | 67 | 40 | 54 | 65 | 15 | 80 | 0,210 | 22 |
| 121448011025 | 3/4" | 16 | 65 | 85 | 49 | 65 | 70 | 16 | 83 | 0,340 | 12 |
| 121448011032 | 1" | 16 | 69,5 | 85 | 49 | 73 | 78 | 19 | 96 | 0,450 | 12 |
| 121448011040 | 1 1/4" | 16 | 82,5 | 108 | 64 | 86 | 88 | 21 | 110 | 0,680 | 8 |
| 121448011050 | 1 1/2" | 16 | 89 | 108 | 64 | 98 | 93 | 21 | 113 | 0,960 | 8 |
| 121448011063 | 2" | 16 | 108 | 134 | 76 | 122 | 111 | 26 | 135 | 1,670 | 6 |
