21.448.30 | VKRBEV-EPDM
2-Wege-Regelkugelhahn d20-63, VKR DualBlock, PVC-U, PE100-LS-Stutzen, EPDM
- Anschluss: PE100-LS-Stutzen SDR 11 zum Heizelementstumpf-und Heizwendelschweißen
- PN16 bei Wasser 20 °C
- mit gesicherter Überwurfmutter
- um ein radiales Ausbauen der Armatur bei Verwendung von E-Muffen zu gewährleisten, müssen spezielle Einlegeteile (CVDE-EM, CVDM-EM) verwendet werden
- lineare Kennlinie, Regelbereich 0-90°
- patentiertes Kugeldesign
- Genauigkeit der Ableseposition: 5°
- Dichtung: PTFE/EPDM

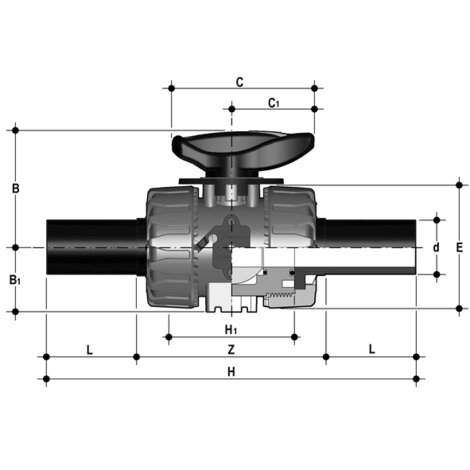

| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Z | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121448030020 | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 54 | 175 | 65 | 41 | 94 | 0,220 | 22 |
| 121448030025 | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 65 | 210 | 70 | 52 | 106 | 0,340 | 12 |
| 121448030032 | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 73 | 226 | 78 | 55 | 117 | 0,440 | 8 |
| 121448030040 | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 86 | 243 | 88 | 56 | 131 | 0,690 | 8 |
| 121448030050 | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 98 | 261 | 93 | 58 | 145 | 0,950 | 8 |
| 121448030063 | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 122 | 293 | 111 | 66 | 161 | 1,610 | 1 |
