21.448.00 | VKRDV-EPDM
2-Wege-Regelkugelhahn d16-63, VKR DualBlock, PVC-U, Klebestutzen, EPDM
- Anschluss: Klebestutzen
- radial ein- und ausbaubar
- mit gesicherter Überwurfmutter
- lineare Kennlinie, Regelbereich 0-90°
- patentiertes Kugeldesign
- Genauigkeit der Ableseposition: 5°
- Dichtung: PTFE/EPDM

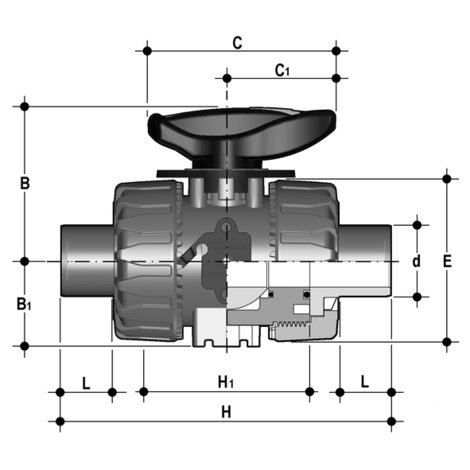

| Artikel | d | DN | PN | B | B1 | C | C1 | E | H | H1 | L | Gewicht kg |
VE |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 121448000016 | 16 | 10 | 16 | 54 | 29 | 67 | 40 | 54 | 149 | 65 | 14 | 0,215 | 22 |
| 121448000020 | 20 | 15 | 16 | 54 | 29 | 67 | 40 | 54 | 124 | 65 | 16 | 0,205 | 22 |
| 121448000025 | 25 | 20 | 16 | 65 | 34,5 | 85 | 49 | 65 | 144 | 70 | 19 | 0,330 | 12 |
| 121448000032 | 32 | 25 | 16 | 69,5 | 39 | 85 | 49 | 73 | 154 | 78 | 22 | 0,443 | 6 |
| 121448000040 | 40 | 32 | 16 | 82,5 | 46 | 108 | 64 | 86 | 174 | 88 | 26 | 0,693 | 4 |
| 121448000050 | 50 | 40 | 16 | 89 | 52 | 108 | 64 | 98 | 194 | 93 | 31 | 0,945 | 6 |
| 121448000063 | 63 | 50 | 16 | 108 | 62 | 134 | 76 | 122 | 224 | 111 | 38 | 1,607 | 3 |
